Four à tubes sous vide fendus 1200℃
1. Le petit four tubulaire utilise des composants électriques ABB haut de gamme, offrant une qualité et une efficacité supérieures.
2. La précision du contrôle de la température atteint +/-1℃, garantissant des résultats expérimentaux précis.
3. Construit avec un matériau en alumine de haute pureté pour améliorer l'efficacité du chauffage.
- Shenyang Kejing
- Shenyang, Chine
- 10 jours ouvrables
- 50 ensembles
- information
Description du petit four tubulaire :

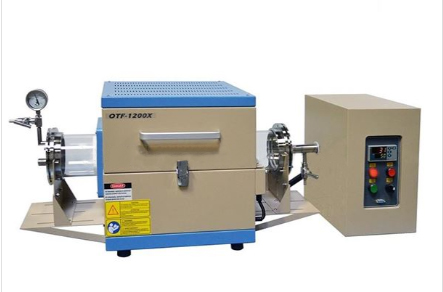

L'OTF-1200X-5S est un petit four tubulaire certifié CE, dont la température de fonctionnement maximale est de 1100 °C. Son tube est en quartz haute pureté de 130 mm (ou 100 mm). Il est équipé de deux brides d'étanchéité en acier inoxydable, permettant le traitement thermique des échantillons sous vide ou sous atmosphère protectrice. Pour le contrôle de la température, le four tubulaire à vide prend en charge des programmes de rampe de 50 étapes avec une précision de ± 1 °C. Ce four tubulaire à vide peut recuire des plaquettes de 5 pouces à sa capacité maximale.
Caractéristiques principales du four à tube fendu :
Tube de quartz de 1,5 pouce avec brides articulées ; la chambre spacieuse permet une utilisation comme four à atmosphère de type boîte (éliminant les problèmes de contamination de la chambre du four à tube fendu).
2. Capable de recuire des substrats de 4 pouces.
3. Peut servir de base modulaire pour les fours d'évaporation DIY ALD, CVD, PVD, les fours rotatifs, etc. (Pour plus de détails, veuillez appeler).
4. Le four à tube fendu utilise de la fibre d'alumine de haute pureté comme matériau de chambre de four, avec un revêtement d'alumine haute température sur la surface pour améliorer l'efficacité du chauffage.
5. Le four à tubes fendus utilise des composants électriques ABB.
Remarque : la bride à charnière est facultative.
Paramètres techniques du four à tubes fendus :
| Modèle de produit | Four tubulaire compact à tubes fendus 1200 °C (four tubulaire sous vide) (diamètre de tube 130 mm). OTF-1200X-5S |
Paramètres de base du petit four tubulaire | Température maximale de fonctionnement du four à tubes fendus : 1 100 °C (< 0,5 heure) Température de fonctionnement continu du four à tubes fendus : 1 000 °C Taux de chauffage recommandé du four à tubes fendus : ≤ 10 ℃/min Longueur de la zone de chauffage : 300 mm Élément chauffant : alliage FeCrAl dopé au Mo Tension : AC220V 50Hz Puissance : 3 kW Thermocouple : Type K |
| Structure d'un petit four tubulaire | Equipé d'une paire de brides d'étanchéité en acier inoxydable, scellées avec des joints en silicone. Dimensions du tube de quartz : φ130x750mm. Comprend deux bouchons pour tubes d'alumine. Placez-les aux deux extrémités du tube du four pendant le fonctionnement afin de garantir l'étanchéité de la zone à température constante et des brides. La bride d'extrémité droite est dotée d'une interface KF25 pour la connexion d'une pompe à vide. Plage de vide : 10⁻² torr (en utilisant une pompe mécanique). Un manomètre mécanique est installé avec une plage de mesure de -0,1 à 0,15 MPa. L'équipement utilise une régulation de température PID et prend en charge des programmes de chauffage/refroidissement en 50 étapes. Equipé d'une protection contre la surchauffe et la rupture du thermocouple. |
| Contrôle de la température du four à tubes sous vide | Le four à tubes sous vide comprend un contrôleur de température YD858P. Système de contrôle automatique de la température PID ; Commande programmable intelligente à 50 segments ; Protection intégrée contre la surchauffe et alarme de défaut de thermocouple ; Précision du contrôle de la température : ±1°C ; Port de communication PC DB9 par défaut ; Certifié MET; Logiciel de contrôle de température PC en option (pour les contrôleurs de la série YD858P) disponible pour contrôler les profils de chauffage et exporter les données. |
| Système de vide (en option) | La pompe mécanique à double palettes rotatives atteint un niveau de vide de 10⁻² Toor. Pour un vide plus élevé (10⁻⁵ Toor ou mieux), des unités à vide élevé nationales ou importées en option sont disponibles. |
| Dimensions et poids du produit | Dimensions du couvercle du four fermé du four à tubes sous vide : 440 mm (L) x 440 mm (l) x 460 mm (H) Avec supports de bride (260 mm chacun), dimensions totales : 960 mm (L) x 440 mm (l) x 460 mm (H) Dimensions du couvercle ouvert du four à tubes sous vide : 440 mm (L) x 440 mm (l) x 700 mm (H) Avec supports de bride (260 mm chacun), longueur totale : 960 mm (L) x 650 mm (l) x 700 mm (H) Unité de régulation de température du four à tubes sous vide : 260 mm (L) x 350 mm (l) x 410 mm (H) Poids du four à tubes sous vide : environ 48 kg |
| Certifications | Ce four à tube fendu est certifié CE. Numéro de certificat : M.2021.206.C67997. Si le client prend en charge les frais de certification, notre société garantit que les unités individuelles passeront la certification allemande TUV ou la certification CAS. |
| Période de garantie | Le four à tube fendu bénéficie d'une garantie d'un an et d'un entretien à vie. Remarque spéciale : Les consommables tels que les éléments chauffants, les tubes de quartz et les échantillons sont exclus. Les dommages causés par des gaz corrosifs ou acides ne sont pas couverts par la garantie. |
| Conformité | La certification CE, UL ou CSA est disponible moyennant un coût supplémentaire. |
