Applications des petits fours tubulaires dans les boîtes à gants

Le choix des équipements de laboratoire est souvent guidé par la recherche de performances maximales ; pourtant, de nombreuses expériences de routine ne nécessitent ni grandes chambres de réaction, ni vastes zones de chauffage, ni fortes puissances. Les chercheurs peuvent avoir simplement besoin de chauffer quelques milligrammes de catalyseur, un court segment de fil, une micro-navette remplie de poudre, un petit substrat ou un composant de capteur. Dans ce cas, les petits fours offrent une installation plus simple, une intégration plus rapide et des coûts d'exploitation inférieurs à ceux des systèmes traditionnels de grande taille.

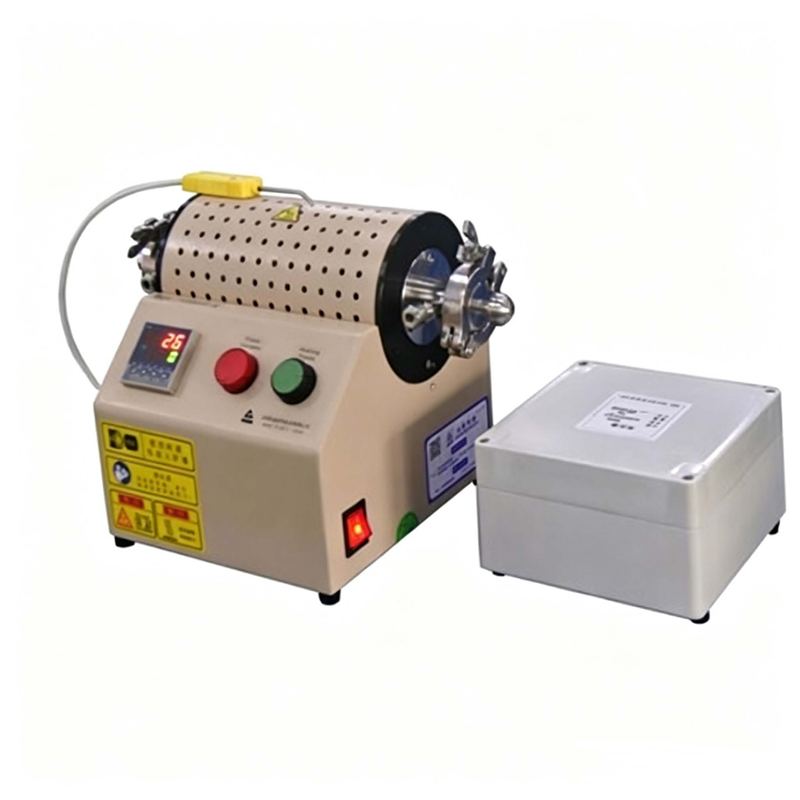

LeGSL-1000X-SCe four électrique compact à haute température est spécialement conçu pour le traitement thermique de courte durée d'échantillons de petite taille. Il offre une température maximale de 1 000 °C, avec une température de fonctionnement continue recommandée de 900 °C. Sa conception compacte à tube divisé, son tube en quartz de 20 mm, son régulateur PID programmable, sa fonction vide (en option) et ses options de montage horizontal ou vertical flexibles en font un outil idéal pour les universités, les instituts de recherche, les laboratoires industriels et les équipes de R&D travaillant avec des volumes d'échantillons limités.

Pourquoi la recherche sur de petits échantillons nécessite un type de four différent

Les fours tubulaires de laboratoire standard sont généralement constitués de tubes d'un diamètre de 50 mm ou plus et de zones de chauffe s'étendant sur plusieurs centaines de millimètres. Si cette taille est suffisante pour les expériences courantes, elle peut s'avérer excessive pour les criblages expérimentaux, les microréacteurs, les opérations en boîte à gants ou les tests répétitifs sur de petits échantillons. Les fours de plus grande taille occupent davantage d'espace sur la paillasse, consomment plus d'électricité et nécessitent des temps de chauffe et de refroidissement plus longs.

Les systèmes à micro-échelle permettent d'adapter la zone de chauffe à l'échelle de l'expérience. Une zone de chauffe de 55 mm et une zone à température constante de 20 mm sont spécialement conçues pour le positionnement précis de petits échantillons. Le four utilise un tube de quartz de haute pureté de 20 mm de diamètre extérieur, 17 mm de diamètre intérieur et 192 mm de longueur. Cette géométrie est parfaitement adaptée aux micro-nacelles, fils, tiges fines, sachets de poudre, substrats courts et dispositifs de réaction en phase gazeuse à petite échelle.

Ses principales limitations sont également évidentes : ce four n’est pas adapté aux grands lots ni aux échantillons longs. Son bon fonctionnement repose sur le placement de l’échantillon actif dans la zone de température constante et sur la nécessité de s’assurer que le porte-échantillon, le thermocouple, les conduits de gaz et les raccords tiennent tous dans le tube étroit.

Scénarios d'application pratique des fours électriques à haute température :

Intégration avec les boîtes à gants pour les matériaux sensibles à l'air :

Moyennant quelques modifications électriques, ce petit four tubulaire peut être installé à l'intérieur d'une boîte à gants. Ceci permet d'effectuer le chargement, le chauffage, le refroidissement et la récupération des échantillons sans quitter l'environnement protégé. Grâce à ses dimensions compactes, ce four occupe moins d'espace à l'intérieur de la boîte à gants que les fours conventionnels.

L'intégration du four dans une boîte à gants ne se limite pas à son simple placement. Des facteurs tels que les traversées électriques, l'emplacement du transformateur, la dissipation thermique, la circulation interne des gaz, le refroidissement externe, les procédures d'arrêt d'urgence et la capacité de désoxygénation de la boîte à gants nécessitent une évaluation minutieuse. La configuration standard comprend un transformateur 220 V/22 V ; la conception électrique finale doit être validée par le fournisseur et le fabricant de la boîte à gants (Shenyang Kejing).

La chaleur dégagée à l'intérieur de la boîte à gants augmente la température interne et la charge du système de purification. Par conséquent, les utilisateurs doivent déterminer la durée de fonctionnement maximale et les cycles de refroidissement de la boîte à gants, et veiller à respecter les distances de sécurité par rapport aux gants, aux fenêtres, aux filtres, aux capteurs et aux composants en polymère. Bien que sa conception basse consommation (500 W) facilite une intégration compacte, une évaluation formelle des risques reste nécessaire.
