Domaines d'application pratiques des petits fours tubulaires (1)

1. Intégration de boîtes à gants pour matériaux sensibles à l'air

Certains matériaux de batteries, composés organométalliques, métaux alcalins, hydrures, sulfures et poudres réactives se dégradent rapidement au contact de l'oxygène ou de l'humidité. Si les boîtes à gants offrent un environnement de travail inerte pour la manipulation de ces matériaux, le traitement thermique nécessite généralement le transfert des échantillons dans un four externe. Ce transfert peut engendrer des contaminations ou exiger l'utilisation de conteneurs étanches complexes.

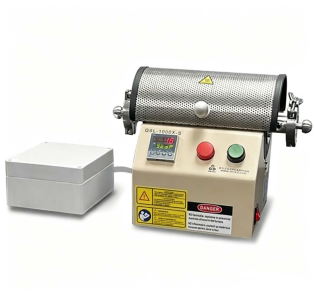

Avec les modifications électriques appropriées, cecipetit four tubulaireIl peut être installé à l'intérieur d'une boîte à gants. Cela permet d'effectuer le chargement, le chauffage, le refroidissement et la récupération des échantillons sans quitter l'environnement protégé. Grâce à son faible encombrement, il occupe moins d'espace interne limité que les fours conventionnels.

L'intégration d'un four dans une boîte à gants ne se limite pas à son simple placement ; des facteurs tels que les traversées électriques, l'emplacement du transformateur, la dissipation thermique, la circulation interne des gaz, le refroidissement externe, les procédures d'arrêt d'urgence et la capacité de désoxygénation de la boîte à gants nécessitent une évaluation minutieuse. La configuration standard comprend un transformateur 220 V/22 V, et la conception électrique finale doit être validée par le fournisseur du four et le fabricant de la boîte à gants.

La chaleur dégagée à l'intérieur de la boîte à gants augmente la température interne et la charge du système de purification. Par conséquent, les utilisateurs doivent déterminer la durée de fonctionnement maximale et les cycles de refroidissement de la boîte à gants, et veiller à maintenir une distance de sécurité avec les gants, les fenêtres, les filtres, les capteurs et les composants en polymère. Une conception basse consommation de 500 W facilite une intégration compacte, mais une évaluation formelle des risques reste nécessaire.

2. Préparation et activation du catalyseur

La recherche sur les catalyseurs n'implique souvent que de très faibles quantités d'échantillon lors de la phase de sélection initiale. Quelques centaines de milligrammes suffisent pour comparer des variables telles que les supports, la charge en métal actif, les températures de calcination ou les gaz d'activation. Chauffer un grand four pour des échantillons aussi petits est inefficace et ralentit le cycle de recherche.

Petits fours tubulairesCe dispositif offre une zone de chauffage concentrée adaptée à la calcination, au séchage, à l'activation, à la réduction et au vieillissement thermique des catalyseurs. Les configurations horizontales sont idéales pour les procédés où le gaz circule au-dessus du creuset porte-échantillon. Le fonctionnement vertical est compatible avec les systèmes à assistance gravitaire, les microréacteurs à lit fixe ou les procédés impliquant un flux de gaz à travers de petits lits catalytiques. Ce contrôleur programmable à 30 segments permet aux opérateurs de créer des programmes multi-étapes. Un flux de travail de recherche typique peut comprendre un séchage à basse température, un chauffage lent pour faciliter la décomposition du précurseur, une période d'activation programmée et un refroidissement contrôlé sous atmosphère de gaz protecteur. Les programmes spécifiques doivent être adaptés aux propriétés chimiques du catalyseur et aux exigences de sécurité relatives aux gaz.

Du fait du faible diamètre du tube de réaction, les temps de séjour des gaz et les vitesses linéaires peuvent être relativement élevés, même à des débits modérés. Bien que cela soit avantageux pour les études de micro-réactions, il est indispensable de contrôler rigoureusement les débits. Des débits excessifs peuvent entraîner le refroidissement de l'échantillon, l'entraînement de fines poudres hors de la zone de réaction ou une accumulation de pression à la sortie. Selon l'expérience, des composants tels que des régulateurs de débit massique, des filtres, des pièges ou des systèmes d'échappement en aval peuvent être nécessaires.

3. Recherche sur le CVD et le VLS à petite échelle

Les recherches sur les nanofils, les matériaux carbonés, les couches minces et les mécanismes de croissance en phase vapeur débutent souvent avec des substrats de petite taille. Le four offre une zone de chauffe compacte autour du tube de quartz, facilitant ainsi les travaux exploratoires en dépôt chimique en phase vapeur (CVD) ou en croissance vapeur-liquide-solide (VLS). Sa conception à tube divisé permet un positionnement aisé de la zone de chauffe par rapport au substrat, aux matériaux sources ou aux zones de collecte en aval.

Le fonctionnement horizontal est généralement utilisé pour le transport en phase gazeuse le long du tube, tandis que le fonctionnement vertical convient aux procédés influencés par la gravité, la sédimentation des particules ou le positionnement précis du précurseur. Dans certaines configurations, la zone de chauffage compacte peut être déplacée par rapport au tube, permettant ainsi une exposition ou une récupération rapide de l'échantillon si le dispositif mécanique est conçu à cet effet.

Le four électrique haute température ne constitue qu'une partie d'un système de dépôt chimique en phase vapeur (CVD). Son fonctionnement en toute sécurité peut nécessiter des bouteilles de gaz, des régulateurs de pression, des débitmètres massiques, des clapets anti-retour, des purificateurs d'air, des dispositifs de surveillance de la pression, des barboteurs de précurseur, des conduites de gaz chauffées, des pièges à froid, des systèmes de traitement des gaz d'échappement, des détecteurs de fuites et des dispositifs de sécurité. L'utilisation de gaz inflammables, explosifs ou toxiques est déconseillée avec la configuration standard. Tout procédé impliquant des produits chimiques dangereux doit être conçu et approuvé conformément aux réglementations de sécurité institutionnelles et locales.
