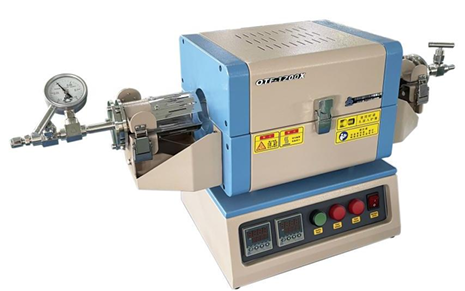

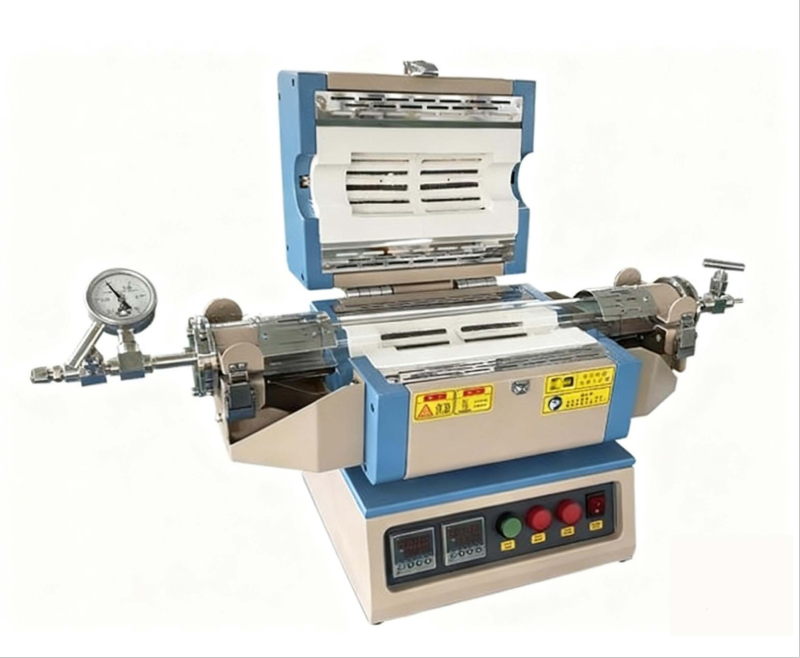

Petit four tubulaire ouvert à double zone 1 200 °C (tube en quartz de 2,5 à 5,1 cm et bride en option)
1. Les deux zones de chauffage du four à tube fendu compact peuvent régler indépendamment le programme de montée et de descente en température, créer facilement un champ de température à gradient ou mener des expériences comparatives, le four à tube fendu compact peut répondre à des besoins de processus complexes.
2. La configuration standard du four tubulaire compact fendu comprend un tube en quartz haute pureté de 1 pouce ou 2 pouces (en option) et une bride en acier inoxydable. Ce four est adapté à différents volumes d'échantillons et à différentes exigences environnementales.
3. Le four à tube fendu compact intègre un système de contrôle de température de programme intelligent, prend en charge la montée et la descente de température du programme en plusieurs étapes, un fonctionnement simple, une répétabilité élevée et réduit le seuil d'opération du personnel.
- Shenyang Kejing
- Shenyang, Chine
- 10 jours ouvrables
- 50 ensembles
- information
Introduction du four tubulaire à haute température :
Le four tubulaire fendu compact OTF-1200X-S-II est un petit four tubulaire ouvert à double zone de température, certifié CE. Sa température maximale de fonctionnement peut atteindre 1200 °C. Son tube est en quartz haute pureté de 25 ou 50 mm de diamètre. Il est équipé de brides d'étanchéité en acier inoxydable. Il permet le traitement thermique d'échantillons sous vide ou sous atmosphère protectrice. Il dispose de deux zones de chauffe d'une longueur de 100 mm, avec un gradient de température constant maximal de 200 °C. En utilisant le même programme de température, une zone de température constante de 100 mm peut être obtenue. Les deux systèmes de régulation de température contrôlent indépendamment les deux zones et permettent de définir un programme de chauffage à 50 niveaux avec une précision de ± 1 °C.
Les principales caractéristiques du four tubulaire à haute température :
· Le four à tube fendu compact adopte une structure de coque à double couche.
· Le four tubulaire à haute température utilise de la fibre d'alumine de haute pureté comme matériau de four, et la surface est huilée avec un revêtement d'alumine, ce qui peut améliorer l'efficacité du chauffage et prolonger la durée de vie.
· Le four tubulaire à haute température dispose de deux zones de chauffage de 4 pouces de long, qui peuvent contrôler indépendamment la température.
· Le four tubulaire à haute température est de taille et de structure compactes.
· Des cloisons circulaires en alumine sont facultatives entre les deux zones de chauffage du four tubulaire à haute température, ce qui peut vous aider à établir un gradient de température dans le tube du four.
· Tous les composants électroniques du four tubulaire haute température sont certifiés UL.
· Le four à tube haute température peut acheter un bouchon de tube en quartz et un creuset en quartz, ce qui peut augmenter la propreté et le vide dans le tube du four.
Paramètres techniques du four à tubes sous vide de type ouvert :
| Nom du produit | Four tubulaire ouvert double zone de petite taille 1 200 °C (tubes et brides en quartz 1"-2" en option) OTF-1200X-S-II |
| Paramètres de base | · Alimentation : AC 110V 50HZ/60hz (transformateur standard 110V à 220V) · Puissance : 1,2 kW · Température maximale élevée : 1200℃ (<1h) · Température de fonctionnement continu : 1100℃ · Vitesse de chauffage recommandée : ≤ 10 ℃/min · Thermocouple : type K · Élément chauffant : dopé ferromolybdène-chrome-aluminium · Longueur de la zone de chauffage : 200 mm |
| Taille du tube de quartz (facultatif) | · Φ25 x 600 mm · Φ50 x 600 mm |
| Bride d'étanchéité | · Le four tubulaire à haute température est scellé avec une paire de brides à vide en acier inoxydable SS304 et des bagues d'étanchéité en silicone haute température · Les deux vannes à pointeau ont été installées sur les deux brides séparément · Un manomètre à vide est monté sur une bride latérale |
| Système de brides d'étanchéité en acier inoxydable | · Un ensemble de brides d'étanchéité refroidies par eau, entre la bride d'étanchéité et la bride du tuyau en corindon, une méthode d'étanchéité par joint torique en silicone à compression est utilisée. · La bride supérieure est équipée de colliers de serrage pour faciliter l'échantillonnage et le blocage des tuyaux. Elle est équipée d'une vanne à pointeau de précision, d'un manomètre à vide à aiguille et d'une entrée d'air à double manchon de 6,35 mm. · La bride inférieure comporte une sortie d'air KF25 et une sortie d'air en forme de bouche de pagode. · Lofting : la bride supérieure est équipée d'un crochet pour suspendre les échantillons, et la bride inférieure peut également être réservée à une plateforme de placement d'échantillons. (Les clients doivent communiquer avec le service commercial avant l'achat, que l'échantillon soit suspendu ou placé sur la platine d'échantillon, et que la température de suspension dépasse 1200 ℃. Les clients doivent acheter eux-mêmes le fil de platine). |
| Accessoires de bride (en option) | · La bride est équipée d'un raccord de buse pagode φ8. Pour un meilleur débit de pompage, vous pouvez utiliser un adaptateur KF25. · Afin de mieux faire passer le gaz dans le tube du four, un joint à manchon en acier inoxydable 1/4" peut être sélectionné. · La bride de port à vide KF25 peut être achetée. · Un support de bride peut être acheté. |
| Système de contrôle de la température | · Les deux zones de température du four tubulaire à haute température sont contrôlées par deux systèmes de contrôle de température indépendants · Le four tubulaire à haute température comprend un contrôleur de température de type YD858P · Système de contrôle automatique de la température PID · Contrôle programmable intelligent à 50 segments · Précision du contrôle de la température : ±1℃ · Port de connexion de communication PC DB9 par défaut · Certification MET réussie · Un logiciel de contrôle de température informatique en option (pour les contrôleurs de la série YD858P) est utilisé pour contrôler la courbe de chauffage et exporter les données |
| Étalonnage de la température (facultatif) | · Étalonnez régulièrement la température du four à tubes sous vide ouvert afin de maintenir la précision et l'uniformité de la température. Vous pouvez acheter un kit d'étalonnage simple auprès de notre entreprise pour vous aider dans cette tâche. Le kit d'étalonnage complet comprend : 1. Étalonnage du thermocouple de type K 48"L (1/4"O.D) 2. Un calibrateur de température OMEGA 3. Ligne de compensation du thermocouple |
| Système de vide | Modèle : VRD-8 · Débit de pompage : 2,2 L/S · Puissance du moteur : 370 W · Pression ultime : 5×10-1Pa (sans charge) · Afin d'obtenir un degré de vide plus élevé, vous pouvez choisir d'autres systèmes à vide élevé de notre société · Un piège à vide froid peut être acheté pour éviter la pollution causée par la pompe à vide |
| La taille du four à tube à vide de type ouvert | · Dimensions fermé : 900 L x 330 l x 390 H mm · Dimensions allumé : 900 L x 440 l x 540 H mm · La longueur dans la taille comprend la longueur du tube du four et de la bride |
| Quantité nette de four à tube à vide de type ouvert | Environ 18 kg |
| Assurance qualité du four à tube à vide de type ouvert | Garantie d'un an, assistance technique à vie. Remarque spéciale : 1. Les consommables tels que les éléments chauffants, les tubes de quartz, les creusets d'échantillons, etc. ne sont pas inclus. 2. Les dommages causés par l’utilisation de gaz corrosifs et acides ne sont pas couverts par la garantie. |
| Certification de qualité | · Le four à tubes sous vide de type ouvert a obtenu la certification CE · Numéro de certificat : M.2021.206.C67997 · Si le client paie les frais de certification, la société garantit qu'un seul four à tube à vide de type ouvert passera la certification allemande TUV ou la certification CAS. |
| Précautions d'emploi | · La pression d’air dans le tube de quartz ne doit pas être supérieure à 0,02 MPa (pression d’air relative). En raison de la pression élevée de l'air à l'intérieur de la bouteille de gaz, un détendeur doit être installé sur celle-ci lors de l'introduction du gaz dans le tube de quartz. Pour plus de sécurité, il est recommandé d'utiliser une pression inférieure à 0,02 MPa. Il est recommandé d'acheter un détendeur de notre société. La plage de réglage de notre détendeur est de 0,01 MPa à 0,1 MPa, ce qui garantit une utilisation plus précise et plus sûre. Pour les essais de chauffage d'échantillons, il est déconseillé de fermer les vannes d'échappement et d'admission situées à l'extrémité de la bride du tube du four. Si la fermeture de la vanne est nécessaire pour chauffer l'échantillon, il faut veiller au nombre de manomètres. Si le nombre de manomètres est supérieur à 0,02 MPa, la vanne d'échappement doit être ouverte immédiatement afin d'éviter tout accident (rupture de tube du four, projection de brides, etc.). Nous déconseillons l'utilisation de gaz inflammables, explosifs ou toxiques. Si, pour des raisons techniques, le client doit utiliser des gaz inflammables, explosifs ou toxiques, il est tenu de prendre les mesures de protection et de sécurité antidéflagrantes appropriées. L'entreprise décline toute responsabilité en cas de problème lié à l'utilisation de gaz inflammables, explosifs ou toxiques. |
| Conformité | La certification CE, UL ou CSA est disponible moyennant un coût supplémentaire. |
FAQ:
Q : Quelles sont les extensions d’application spécifiques des fours tubulaires à double zone de température par rapport aux zones à température unique ?
R : Le four à tubes sous vide ouvert à double zone de température permet de réaliser le frittage à gradient, le transport chimique en phase vapeur, les réactions segmentées sous atmosphère protectrice, etc. Par exemple, une zone de température est utilisée pour l'évaporation des précurseurs et l'autre pour la croissance cristalline. N'hésitez pas à nous contacter pour une consultation détaillée. Nous pouvons vous proposer des idées d'application pour le four à tubes sous vide ouvert en fonction de vos axes de recherche.
Q : Quelles sont les principales considérations pour choisir un tube de quartz de 1 ou 2 pouces pour un four à tube à vide de type ouvert ?
R : Le choix du tube en quartz pour un four à tubes sous vide ouvert dépend principalement de la taille de l'échantillon, du débit atmosphérique requis et de la pression de travail. Le tube de 1 pouce convient aux échantillons de poudre ou de petite taille avec une faible consommation d'air. Le tube de 2 pouces convient aux échantillons plus volumineux ou aux situations nécessitant un débit atmosphérique plus élevé.
