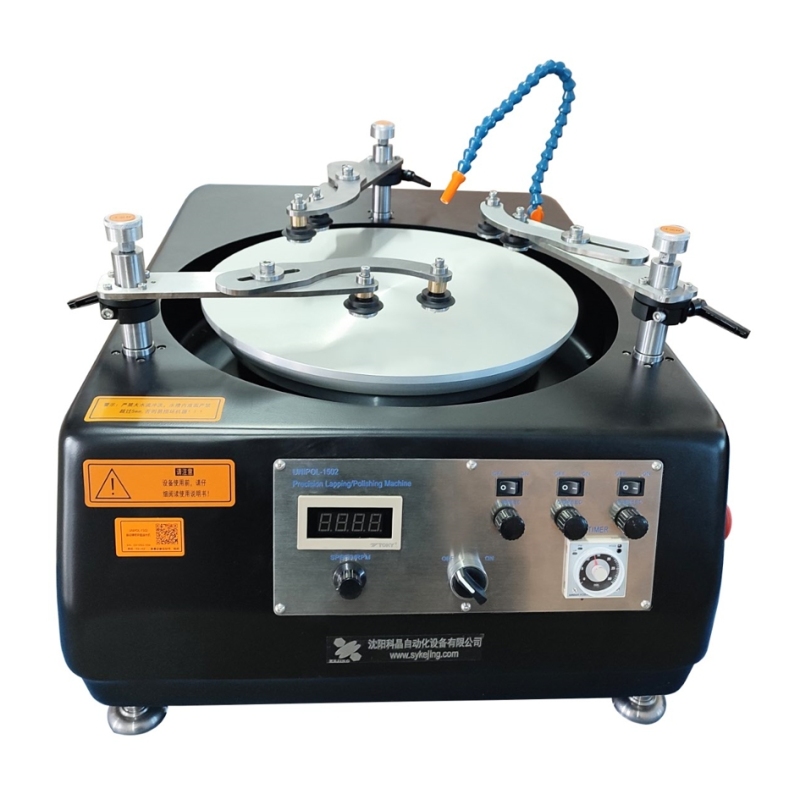

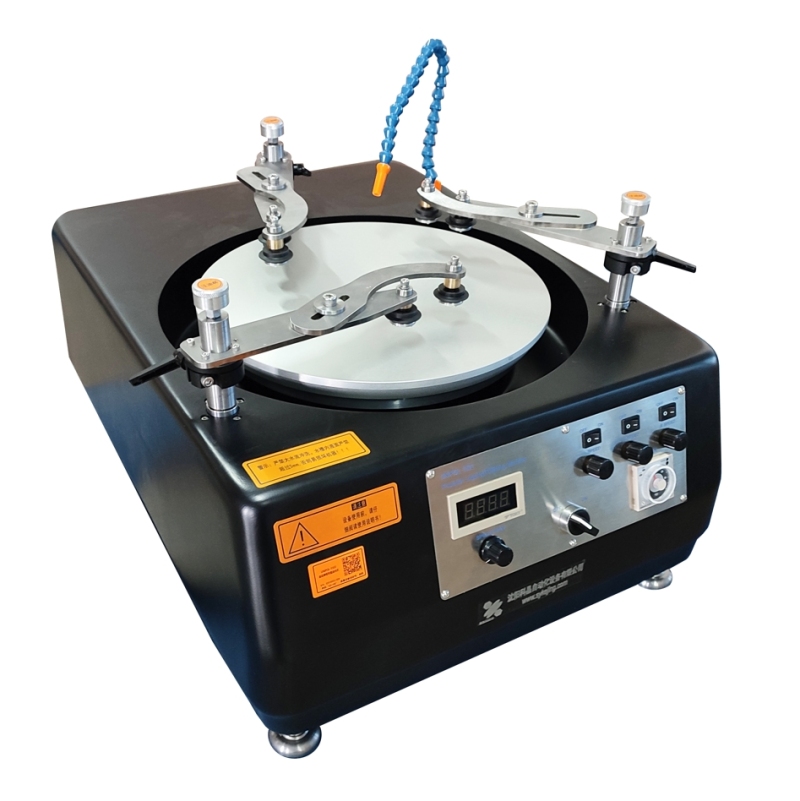

Polisseuse de précision 15"
brand Shenyang Kejing
Origine des produits Shenyang, Chine
Le délai de livraison 10 jours ouvrables
La capacité dapprovisionnement 50 ensembles
1. La rectifieuse et polisseuse de précision est équipée de trois stations de traitement, qui peuvent traiter plusieurs échantillons en même temps, améliorant considérablement l'efficacité de la production.
2. La rectifieuse et polisseuse de précision est utilisée en conjonction avec des accessoires tels que le dispositif de polissage de précision GPC-100A pour réaliser une production de masse, de sorte que chaque produit ait un effet de polissage de surface de haute qualité.
3. La conception entièrement automatique de cette rectifieuse et polisseuse de précision réduit l'intervention manuelle et permet un processus de meulage et de polissage précis et efficace.
Présentation des équipements de meulage et de polissage :

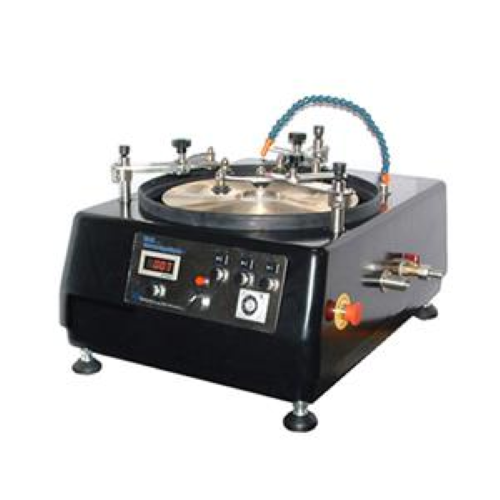

L'équipement de meulage et de polissage de précision automatique UNIPOL-1502 est utilisé pour meuler et polir des échantillons de cristaux, de céramiques, de métaux, de verre, d'échantillons de roche, d'échantillons minéraux, de cartes PCB, de matériaux optiques infrarouges (tels que le séléniure de zinc, le sulfure de zinc, le silicium, le germanium et d'autres cristaux), de matériaux réfractaires, de matériaux composites et d'autres matériaux. L'équipement de meulage et de polissage est l'un des équipements de meulage et de polissage idéaux pour la recherche scientifique et les expériences de production. L'équipement de meulage et de polissage est équipé d'un disque de meulage et de polissage de Ø381 mm et de trois stations de traitement, qui peuvent être utilisées pour meuler et polir des disques ≤Ø110 mm ou des plans rectangulaires d'une longueur diagonale de ≤110 mm. Pendant le processus de meulage, les deux stations de traitement de l'équipement de meulage et de polissage peuvent osciller à gauche et à droite à une certaine fréquence, et en même temps pousser le bloc porteur pour qu'il oscille à gauche et à droite. Le bloc porteur tourne tout en tournant avec le disque de meulage, de sorte que l'échantillon se déplace de manière irrégulière. L'équipement de meulage et de polissage permet d'uniformiser la qualité de surface de l'échantillon après meulage. Le bloc porteur équipé d'un équipement de meulage et de polissage est un bloc métallique cylindrique de précision avec une planéité et un parallélisme élevés, ce qui permet à la surface de l'échantillon après meulage d'avoir également une planéité élevée et ne chanfreinera pas le bord de l'échantillon, ce qui est particulièrement adapté aux échantillons avec des exigences de bord élevées. Si l'équipement de meulage et de polissage est équipé d'accessoires appropriés (contrôleur de meulage et de polissage de précision GPC-100A), il peut produire en série des produits de meulage et de polissage de surface de haute qualité. Il est particulièrement adapté au meulage et au polissage d'échantillons de plaquettes d'un diamètre ≤ 110 mm lorsqu'il est utilisé avec GPC-100A. L'équipement de meulage et de polissage peut meuler les échantillons par disque de meulage plus abrasif, ou par disque de polissage avec papier de verre. Le papier de verre ou le tampon de polissage est serré par adsorption magnétique, ce qui est pratique pour le chargement et le déchargement. Le choix spécifique du meulage au papier de verre ou du meulage abrasif peut être sélectionné en fonction du matériau de l'échantillon à meuler.
Principales caractéristiques de la machine de rodage automatique de précision :
1. Disque de polissage ultra-plat (la planéité est inférieure à 0,0025 mm par 25 mm × 25 mm).
2. Axe rotatif ultra-précis (le saut d'extrémité de la palette est inférieur à 0,012 mm).

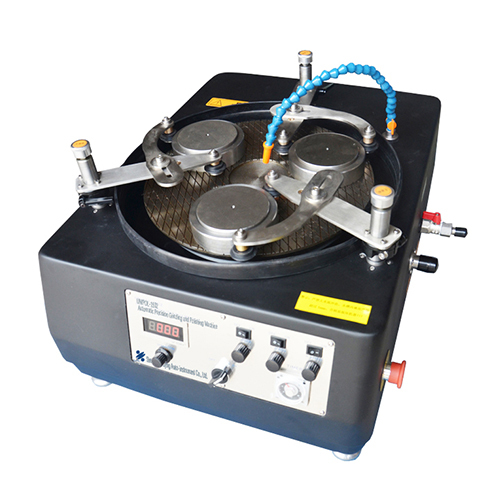

3. La machine de rodage automatique de précision dispose de trois stations de traitement.
4. La rotation de la broche de la machine de rodage automatique de précision adopte un contrôle de vitesse en continu et un affichage numérique est fourni pour afficher le nombre de tours en temps réel.
5. La machine de rodage automatique de précision est équipée d'une minuterie pour contrôler avec précision le temps de travail (entre 0 et 300 h).
6. La machine de rodage automatique de précision peut être équipée d'un dispositif d'alimentation goutte à goutte automatique ou d'une pompe de circulation pour rendre le meulage et le polissage plus pratiques et plus rapides.
Paramètres techniques de la rectifieuse et polisseuse de précision :
Nom du produit | Machine de meulage et de polissage de précision automatique UNIPOL-1502 |
Modèle de produit | UNIPOL-1502 |
Conditions d'installation | 1. Température et humidité : 10-85 % HR (à 25 ℃ sans condensation) Température : 0-45 ℃. 2. Il n'y a pas de source de vibrations fortes ni de gaz corrosif autour de la rectifieuse et polisseuse de précision. 3. Alimentation de la rectifieuse et polisseuse de précision : Équipement standard d'exportation : prise tripolaire AC110/240V 50/60Hz 10A. 4. Équipement standard domestique : prise tripolaire standard nationale AC220V 50Hz 10A (la prise doit avoir un bon fil de terre de protection de sécurité). 5. Eau de refroidissement : la rectifieuse et polisseuse de précision est équipée d'une entrée et d'une sortie, et vous devez connecter vous-même l'eau du robinet et la conduite d'évacuation. 6. Source d’air : aucun équipement standard n’est requis. 7. Établi : Il est recommandé d'utiliser la rectifieuse et polisseuse de précision sur une table d'opération ou un bureau avec une capacité de charge supérieure à 150 kg. 8. Dispositif de ventilation : Bon environnement de ventilation, la rectifieuse et polisseuse de précision ne nécessite pas de dispositifs de ventilation spéciaux. 9. Équipement auxiliaire (acheté séparément) : Recommandé: 1. Plateforme chauffante HEATER-3040 ou 250. 2. Jauge d'épaisseur de précision SKCH-1. 3. Contrôleur de meulage et de polissage de précision série GPC (manipulateur). 4. Goutteurs de la série SZKD. 5. Sèche-cheveux SKCS-1. |
Paramètres principaux (Spécification) | 1. Port d'alimentation de la machine de rodage automatique de précision : conversion AC110/220V (le AC110V domestique n'est pas valide). 2. Puissance totale : 405 W. 3. Diamètre du disque de meulage et de polissage : Φ381 mm. 4. Diamètre du plateau d'échantillons : Φ110 mm. 5. Nombre de stations de la machine de rodage automatique de précision (mécanisme oscillant) : 3 stations. 6. Vitesse de rotation du plateau d'échantillons : 0 à 9 fois/min (régulation de vitesse en continu). 7. Moteur d'entraînement de broche de la machine de rodage automatique de précision : DC110V 375W. 8. Vitesse du disque de meulage et de polissage de la machine de rodage automatique de précision : 10-125 tr/min (régulation de vitesse en continu). 9. Mode de contrôle de la machine de rodage automatique de précision : fonctionnement chronométré (compte à rebours). |

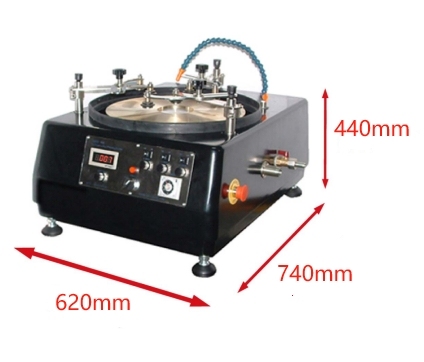

Dimensions et poids du produit | 10. Spécifications du produit : Dimensions : L620 × l740 × H440 mm. Poids : ≈90K.
|
Accessoires standards de équipements de meulage et de polissage :
Non. | Nom | Quantité | Image |
1 | Plaque de polissage en fonte | 1 pièce | |
2 | Plaque de polissage en aluminium moulé | 1 pièce |
|
3 | Porte-échantillon / Plaque de maintien d'échantillon | 2 pièces | |
4 | Bague de condition | 2 pièces |
|
5 | Tampon de polissage (Cuir Nubuck, Cuir Synthétique, Polyuréthane) | 1 pièce chacun | |
6 | Poudre de broyage de corindon | 0,5 kg |
|
7 | Apprendre quelque chose | 4 pièces |
|
Accessoires optionnels de équipements de meulage et de polissage :
Non. | Nom | Type fonctionnel | Image |
1 | Doseur de lisier SKZD-2 | (facultatif) | |
2 | Doseur de lisier SKZD-3 | (facultatif) |
|
3 | Doseur automatique de lisier SKZD-4 | (facultatif) | |
4 | Doseur de lisier SKZD-5 | (facultatif) | |
5 | Pompe de circulation à agitation YZXZ-12 | (facultatif) | |
6 | Jauge d'épaisseur de précision | (facultatif) | |
7 | Contrôleur de polissage de précision GPC-50A | (facultatif) | |
8 | Plateau de rodage en céramique | (facultatif) |
|
9 | Plaque de rodage en verre | (facultatif) | |
10 | Feuille de polissage diamantée en résine magnétique | (facultatif) | |
11 | Plaque de rodage sans cire | (facultatif) |
|
Garantie:
Garantie limitée d'un an avec assistance à vie (hors pièces rouillées en raison de conditions de stockage inadéquates).
