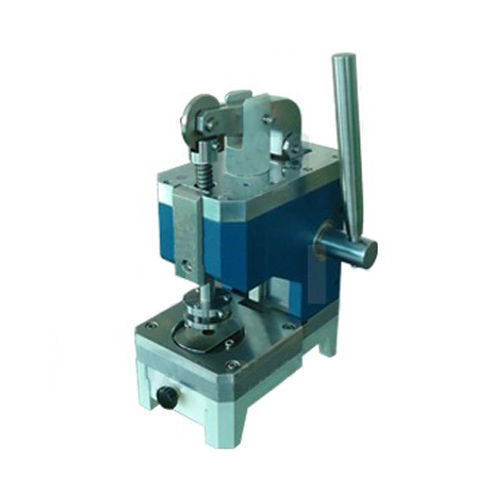

Machine d'échantillonnage pour microscope électronique à transmission (MET) modèle SYJ-T01
1. Cette machine d'échantillonnage TEM offre des matrices optionnelles de différentes tailles, offrant une plus grande flexibilité opérationnelle et répondant à un large éventail d'exigences expérimentales.
2. La machine est capable de découper des échantillons impeccables, sans bavures, à partir de feuilles de métal ductile jusqu'à 50 µm d'épaisseur, assurant ainsi un flux de travail très efficace.
3. Avant sa mise sur le marché, chaque unité de notre équipement subit près d'un millier de tests rigoureux afin de vous garantir un produit offrant une expérience utilisateur irréprochable.
- Shenyang Kejing
- Shenyang, Chine
- 22 jours ouvrables
- 50 ensembles
- information
Spécifications de la machine d'échantillonnage de disques métalliques de laboratoire :
| Nom du produit | Perforateur d'échantillons pour microscope électronique à transmission (MET) SYJ-T01 |
| Modèle de produit | SYJ-T01 |
| Caractéristiques principales | 1. Capable de poinçonner divers matériaux ductiles d'une épaisseur ≤50 μm. 2. Offre une grande précision de poinçonnage, produisant des échantillons exempts de bavures, d'arêtes vives ou d'indentations. 3. De taille compacte, facile à utiliser, sûr, fiable et esthétiquement agréable. |
| Paramètres techniques | 1. Dimensions des matrices : Deux jeux de matrices φ3 mm inclus en standard (des tailles optionnelles allant de φ3 mm à φ24 mm sont disponibles). 2. Poids : 10 kg |
| Spécifications du produit | Dimensions hors tout : 200 × 120 × 280 mm |
| Précautions | Attention : Ne pas utiliser la machine si le poinçon et le trou de la matrice ne sont pas correctement alignés. Après chaque utilisation, essuyez les matrices et toutes les parties du corps de la machine avec un chiffon propre imbibé d'alcool. Si la machine n'est pas utilisée le lendemain, appliquez une couche d'huile antirouille. Lors du réglage de l'ajustement entre le noyau du poinçon supérieur et la cavité de la matrice inférieure, assurez-vous que le noyau du poinçon pénètre dans la cavité de la matrice inférieure sans obstruction et se déplace en douceur. Veillez à protéger les surfaces de coupe du noyau du poinçon supérieur et de la cavité de la matrice inférieure. |
Présentation de la machine d'échantillonnage de disques métalliques de laboratoire :
La machine de prélèvement d'échantillons TEM modèle SYJ-T01 est un instrument spécialisé conçu pour la préparation d'échantillons destinés à la microscopie électronique à transmission (MET) en laboratoire. Équipée de matrices de prélèvement dédiées, elle permet de découper des échantillons circulaires de 3 mm de diamètre dans des feuilles minces (≤ 50 µm d'épaisseur) de métaux, d'alliages et de divers autres matériaux ductiles. La SYJ-T01 est un appareil à commande manuelle ; une fois l'échantillon découpé, il tombe directement dans un bac de récupération prévu à cet effet, tandis que le mécanisme à ressort intégré à la tête de découpe assure sa rétraction automatique. Les échantillons obtenus présentent une grande précision dimensionnelle et sont parfaitement exempts d'aspérités et de bavures. Grâce à sa conception compacte, la machine occupe un minimum d'espace sur la paillasse et offre une utilisation simple et pratique. De plus, des matrices sur mesure de différents diamètres peuvent être fabriquées sur demande pour faciliter le prélèvement d'échantillons de dimensions alternatives.
Principales caractéristiques et avantages de la machine d'échantillonnage des métaux en laboratoire :
Coupe impeccable, sans bavures :Conçu pour des coupes nettes et d'une grande précision dimensionnelle, cet outil garantit l'absence de bavures, d'écaillage des bords et d'indentations structurelles, préservant ainsi la microstructure de vos échantillons.
Récupération intelligente d'échantillons :Il est doté d'un boîtier de collecte d'échantillons intégré. Une fois perforé, le disque délicat de 3 mm tombe en toute sécurité dans le boîtier, éliminant ainsi tout risque de perte d'échantillons microscopiques au laboratoire.
Mécanisme de retour automatique :Doté d'un système de serrage élastique qui rétracte automatiquement la tête de poinçonnage après chaque frappe, améliorant considérablement la vitesse d'exécution et la sécurité de l'utilisateur.
Tailles de matrices personnalisables :Parfaitement calibrés pour les grilles TEM standard de 3 mm, les matrices de poinçonnage peuvent être fabriquées sur mesure pour s'adapter à différents diamètres allant de 3 mm à 24 mm afin de répondre à des besoins expérimentaux spécifiques.
Gain de place et ergonomie :Son design très compact et esthétique occupe un minimum d'espace sur l'établi tout en assurant une action mécanique stable, fiable et facile à utiliser.
Consignes essentielles d'exploitation et de maintenance :
Pour garantir la longévité et la précision de l'équipement, veuillez respecter les consignes suivantes :
L'alignement est essentiel :Il est strictement interdit d'utiliser la machine si le poinçon supérieur et le trou de la matrice inférieure ne sont pas parfaitement alignés.
Nettoyage de routine :Après chaque utilisation, essuyez les matrices et le corps de la machine avec un chiffon propre imbibé d'alcool pur.
Prévention de la rouille :Si la machine ne doit pas être utilisée pendant plusieurs jours, appliquez une fine couche d'huile antirouille sur les pièces mobiles et les matrices.
Réglage précis :Lors du réglage de l'ajustement entre les matrices supérieure et inférieure, assurez-vous que la matrice supérieure puisse s'insérer facilement dans la matrice inférieure, sans aucune obstruction. Protégez toujours les arêtes de coupe des deux matrices contre les chocs.
Domaines d'application de la machine d'échantillonnage TEM :
Le SYJ-T01 est un outil indispensable de préparation d'échantillons pour la microscopie avancée et l'analyse des matériaux. Il est largement utilisé dans :
Préparation des échantillons pour la MET :Spécialement conçu pour perforer les disques standard de 3 mm requis pour les grilles et les supports de microscopie électronique à transmission (MET).
Recherche métallurgique :Extraction de micro-échantillons à partir de feuilles de métaux ductiles (par exemple, cuivre, aluminium, or et titane) pour l'analyse des joints de grains et des défauts.
Analyse des défaillances des semi-conducteurs :Préparation de couches métalliques ultra-minces et de substrats électroniques flexibles pour le prétraitement par fraisage ionique ou électropolissage.
Recherche sur les matériaux pour batteries :Échantillonnage de feuilles minces de lithium et de feuilles collectrices de courant (cuivre/aluminium) dans la recherche sur le stockage de l'énergie.
FAQ :
Q1 : Puis-je utiliser cette perforatrice pour des matériaux fragiles comme la céramique ou le verre ?
R : Non. La SYJ-T01 est spécialement conçue pour les matériaux ductiles et les feuilles métalliques (épaisseur ≤ 50 µm). Le poinçonnage de matériaux fragiles (comme les plaquettes de silicium ou la céramique) risque de briser l'échantillon et d'endommager gravement les matrices de découpe de précision. Pour les matériaux fragiles, nous recommandons nos découpeuses à disque ultrasoniques ou nos scies à fil diamanté.
Q2 : Le processus de poinçonnage laissera-t-il des bavures ou déformera-t-il l'échantillon de 3 mm ?
R : Non. Les matrices supérieure et inférieure sont usinées avec précision et selon des tolérances extrêmement serrées. Ceci garantit un cisaillement net qui produit des disques de 3 mm plats, sans bavures ni déformations, condition essentielle à la réussite des observations au MET.
Q3 : Comment récupérer le petit échantillon de 3 mm après le poinçonnage ?
A : La machine est équipée d'un bac de récupération d'échantillons intégré et intelligent. Une fois la feuille découpée, le disque de 3 mm tombe en toute sécurité dans ce bac, évitant ainsi toute perte d'échantillons microscopiques.
Q4 : Puis-je commander des matrices de remplacement ou des tailles personnalisées ultérieurement ?
R : Oui, absolument. Nous fournissons des matrices standard de remplacement de Φ3 mm et nous pouvons fabriquer sur mesure des matrices de n'importe quel diamètre compris entre 3 mm et 24 mm pour s'adapter à vos configurations expérimentales spécifiques.
Veuillez contacter nos experts pour les matrices sur mesure.
