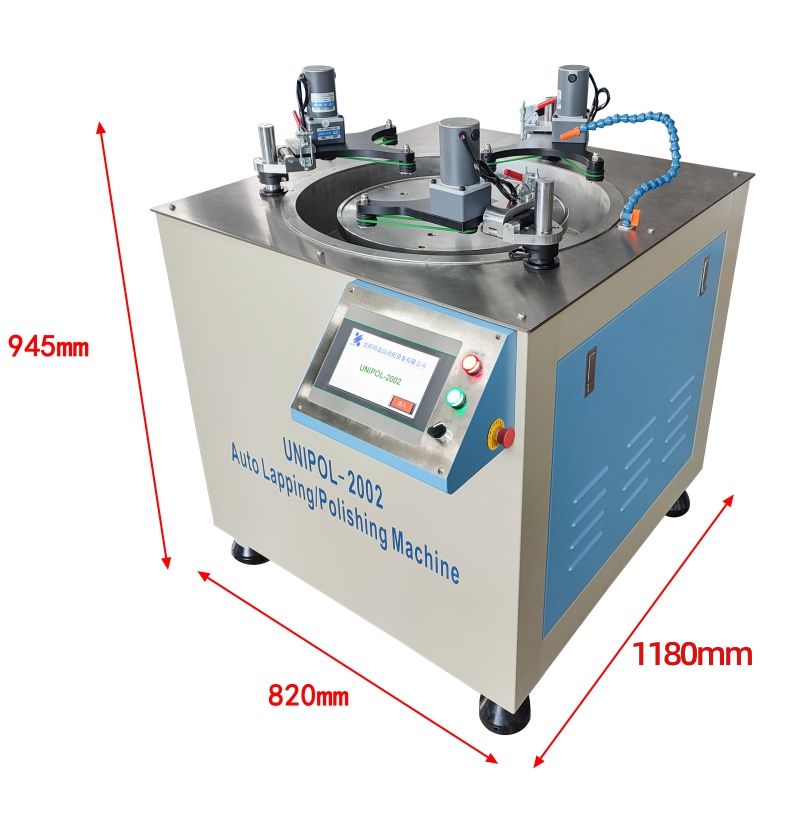

Machine de polissage et de rodage automatique de précision

Présentation de la polisseuse automatique :

La polisseuse à rodage automatique UNIPOL-2002 dispose de trois stations de traitement. Il s'agit d'une polisseuse sur pied qui peut meuler et polir des échantillons de grande taille. La polisseuse à rodage automatique peut être utilisée pour meuler et polir des échantillons de cristaux, de céramiques, de métaux, de verre, d'échantillons de roche, d'échantillons minéraux, de cartes PCB, de matériaux optiques infrarouges (tels que le séléniure de zinc, le sulfure de zinc, le silicium, le germanium et d'autres cristaux), de matériaux réfractaires, de matériaux composites et d'autres matériaux. La polisseuse à rodage automatique est l'un des équipements de meulage et de polissage idéaux pour la recherche scientifique et les expériences de production. La polisseuse de précision est équipée d'un disque de meulage et de polissage de Ø508 mm et de trois stations de traitement. La polisseuse de précision peut être utilisée pour meuler et polir des disques ≤ Ø 160 mm ou des surfaces rectangulaires d'une longueur diagonale ≤ 160 mm. Pendant le processus de meulage, les trois stations de traitement de la polisseuse de précision peuvent pivoter à gauche et à droite à une certaine fréquence, tout en entraînant le bloc porteur à pivoter à gauche et à droite. Le bloc porteur tourne en même temps que le disque de meulage. La polisseuse de précision peut faire bouger l'échantillon de manière irrégulière, de sorte que la qualité de surface de l'échantillon après meulage soit uniforme. Les trois bras pivotants ont leurs propres moteurs d'entraînement pour entraîner la plaque de support en rotation. Le bloc porteur équipé de la polisseuse à trois postes de travail est un bloc métallique cylindrique de précision avec une planéité et un parallélisme élevés, de sorte que la surface de l'échantillon après meulage présente également une planéité élevée, et la polisseuse à trois postes de travail ne chanfreinera pas le bord de l'échantillon, ce qui est particulièrement adapté aux échantillons avec des exigences de bord élevées. Si la polisseuse à trois postes est équipée d'accessoires appropriés (contrôleur de meulage et de polissage de précision de la série GPC), elle peut produire en série des produits de meulage et de polissage de surface de haute qualité, tels que le meulage et le polissage d'échantillons de plaquettes d'un diamètre ≤Ø160 mm. L'échantillon peut être meulé par un disque de meulage plus un abrasif, ou par un disque de polissage avec du papier de verre. Le papier de verre ou le tampon de polissage est serré par adsorption magnétique, ce qui est pratique pour le chargement et le déchargement. Le choix spécifique du meulage au papier de verre ou du meulage abrasif peut être sélectionné en fonction du matériau de l'échantillon à meuler.

Avantages de la polisseuse de précision :

1. La machine de polissage à rodage automatique est utilisée avec un bloc de support métallique cylindrique de précision pour assurer une planéité et un parallélisme élevés de la surface de l'échantillon après le meulage.

2. La machine de polissage et de rodage automatique est utilisée avec le contrôleur de meulage et de polissage de précision de la série GPC pour réaliser une production en série de produits de meulage et de polissage de surface de haute qualité.

3. Le papier de verre ou le tampon de polissage de la machine de polissage à rodage automatique est fixé par adsorption magnétique, ce qui est facile à charger et à décharger.

Paramètres techniques de la polisseuse à trois postes de travail :

Nom du produit	Machine de rodage et de polissage automatique UNIPOL-2002
Modèle de produit	UNIPOL-2002
Paramètres principaux	1. Disque de ponçage de polisseuse à trois stations : diamètre φ508 mm (20 pouces) (le disque de ponçage n'est pas inclus dans la configuration standard, veuillez consulter le service commercial pour les matériaux spécifiques).
	2. Porte-échantillon de machine de polissage ample à trois stations : diamètre φ160 mm (6 pouces), épaisseur 35 mm.
	3. Bague de réparation de machine de polissage ample à trois stations : diamètre extérieur φ196 mm, diamètre intérieur φ160,5 mm, épaisseur 36 mm.
	4. Support de bras pivotant de polisseuse avec trois postes de travail : 1 jeu tous les 120°, soit un total de 3.
	5. Nombre de postes de travail : 3.
	6. Vitesse du disque de meulage : nombre de tours : 10-90 tr/min.
	7. Vitesse de rotation du support du bras pivotant : 15 à 30 vitesses (vitesse de référence : 5,5 à 13,5 fois/minute), le bras pivotant peut être relevé et plié, ce qui est pratique pour nettoyer le disque de meulage et remplacer le porte-échantillon.
	8. Vitesse de la roue motrice sur le bras oscillant : 30-90 tr/min.
	9. Puissance du moteur simple de la roue motrice sur le bras oscillant : 25 W.
	10. Moteur principal de la rectifieuse : moteur à fréquence variable : 1,25 kW, 220 V.
	11. Spécifications de la polisseuse automatique : Taille : sur pied, 820*1060*945mm. Poids : 450kg.

Accessoires optionnels pour polisseuse de précision :

NON.	Nom	Catégorie de fonction	Image
1	Compte-gouttes SKZD-2	(facultatif)
2	Compte-gouttes SKZD-3	(facultatif)
3	Disque de meulage en fonte φ508 mm	(facultatif)
4	Disque en aluminium moulé φ508 mm	(facultatif)
5	Disque en verre φ508mm	(facultatif)
6	Tampon de polissage φ508mm	(facultatif)
7	Disque de polissage personnalisé sans cire (taille : peut être personnalisé selon les exigences du client)	(facultatif)
