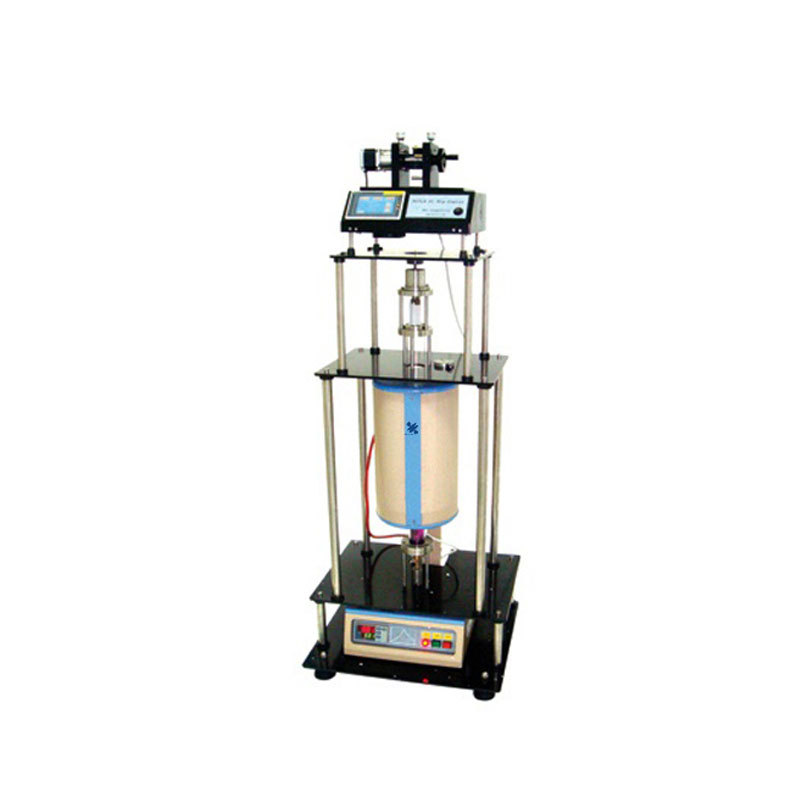

Enrobeuse par immersion programmable (Bridgman) avec contrôle de l'atmosphère

L'appareil de revêtement par immersion haute température PTL-HT est largement utilisé dans l'étude de divers procédés de tirage et de revêtement à haute température. Le tube du four de chauffage peut atteindre une température de tirage et de revêtement de 1 000 °C. Il est particulièrement adapté aux matériaux nécessitant la formation de couches minces à haute température, tels que les couches minces céramiques, les couches minces cristallines, les couches minces de matériaux de batterie et les nanocouches spéciales.

  • Shenyang Kejing
  • Shenyang, Chine
  • 22 jours ouvrables
  • 50 ensembles
  • information

Présentation du produit

La machine de revêtement par traction haute température PTL-HT est largement utilisée pour la recherche sur le revêtement par traction haute température. Les échantillons sont fixés sous la toile de traction et déposés dans le plateau de chargement situé sous le tube du four, où ils sont immergés dans des matériaux de film en phase liquide pendant une durée déterminée. Les échantillons sont ensuite ramenés dans le tube du four pour être chauffés, ce qui permet au film de se solidifier rapidement.

Le tube du four de chauffage permet un revêtement par traction à des températures allant jusqu'à 1 000 °C. La machine est équipée en standard de fils de traction adaptés à des environnements jusqu'à 800 °C. Pour un fonctionnement entre 800 et 1 000 °C, des fils de traction personnalisés ou fournis par le client sont nécessaires.

Le PTL-HT est particulièrement adapté à la croissance de matériaux à haute température, tels que les films céramiques, les films cristallins, les films pour batteries et les nanofilms spéciaux. Il répond aux besoins futurs de développement des technologies de formation de films à haute température. Sa simplicité d'utilisation et de nettoyage le rend largement utilisé dans les laboratoires des universités, des instituts de recherche et des entreprises.


Caractéristiques principales

1. Fournit un environnement à haute température jusqu'à 1000℃, adapté au revêtement de matériaux spéciaux ; les fils de tirage standard sont évalués à ≤800℃, des températures plus élevées nécessitent une personnalisation.

2. Peut fonctionner sous des gaz inertes (N₂, Ar) ou des atmosphères oxydantes.

3. Dispose de trois zones de température indépendantes, chacune avec une vitesse de traction réglable individuellement.

4. Moteur pas à pas de haute précision contrôlé par PLC avec transmission par fil suspendu pour la réduction des vibrations.

5. Équipé d'un écran tactile couleur de 4,3 pouces, d'une interface intuitive et d'une utilisation facile.


Paramètres techniques

Nom du produit

Enduiseur par immersion haute température PTL-HT

Modèle de produit

PTL-HT

Conditions d'installation

1. Alimentation : monophasé AC220V 50/60Hz, avec un interrupteur d'air 16A installé en amont.

2. Environnement de fonctionnement : température 25℃±15℃, humidité 55%Rh±10%Rh.

Paramètres principaux

(Spécification)

1. Tension de fonctionnement de l'unité de traction : DC24 V 3,75 A (standard : adaptateur secteur AC100~240 V)

2. Puissance nominale de l'unité de traction : 50 W

3. Type : Programmable – Modèle haute température (avec four haute température)

4. Moteur d'entraînement : moteur pas à pas de haute précision

5. Plage de réglage de la vitesse : fonctionnement en trois étapes, chaque vitesse d'étape étant réglable indépendamment, de 1 à 200 mm/min

6. Temps de cuisson/maintien : 1 à 999 s

7. Course totale : Zone basse température + Zone haute température + Zone de refroidissement = 620 mm

8. Course du premier étage (zone basse température) : fixée à 236 mm

9. Course du deuxième étage (zone haute température) : fixée à 150 mm

10. Course du troisième étage (zone de refroidissement) : fixée à 234 mm

11. Longueur d'immersion effective : 60 mm

12. Charge de traction maximale : ≤ 200 g

13. Taille du substrat de l'échantillon : L 75 mm × l 25 mm × P 1–4 mm

14. Affichage et contrôle : écran tactile couleur de 4,3 pouces

15. Spécifications du produit :

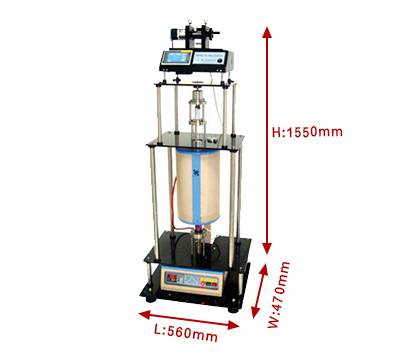

      · Dimensions : 560 mm × 470 mm × 1550 mm

      · Poids: 50 kg

Dip Coater

16. Spécifications techniques du four à haute température :

  1. · Tension de fonctionnement : monophasé AC220V 50/60Hz

  2. · Puissance nominale : 1,5 kW

  3. · Température de chauffage maximale : 1100℃

  4. · Température de chauffage nominale : 1000℃

  5. · Plage de température utilisable : RT (température ambiante) ~ +800℃ (avec fil de traction standard)

  6. · Vitesse de chauffage recommandée : 10℃/min

  7. · Précision du contrôle de la température : ±1℃

  8. · Méthode de contrôle/réglage de la température : Contrôleur de température intelligent (contrôle de la température à plusieurs niveaux)

  9. · Thermocouple : Type K

  10. · Dimensions de la chambre du four : Φ80 mm × 330 mm

  11. · Spécifications du tube du four : Φ50 mm (diamètre extérieur) × Φ45 mm (diamètre intérieur) × 600 mm (longueur)

Accessoires standard


1. :

2. : 2 pièces

3. Fil de tirage à haute température :

Accessoires en option


1. Pince de traction spéciale

2. Fil de traction spécial haute température (800-1000 ℃)


Accessoires standard

Non.NomQuantitéImage
1Porte-échantillon1 pièce-
2Gobelet2 pièces-
3Fil de tirage à haute température3 pièces-


Accessoires en option

Non.NomCatégorie de fonctionImage
1Pince de traction spécialeFacultatif-
2Spécial Haute Températuretempérature de tirage du fil (800-1000℃)Facultatif-


Garantie

· Garantie limitée d'un an avec assistance à vie (hors pièces rouillées en raison de conditions de stockage inadéquates)
