Scie à fil diamanté pour couper diverses formes max. 120 mm T
brand Shenyang Kejing
Origine des produits Shenyang, Chine
Le délai de livraison 10 jours ouvrables
La capacité dapprovisionnement 50 ensembles
1. La scie à fil diamanté réglable est le premier équipement de notre société capable d'utiliser un fil diamanté pour couper des matériaux non métalliques de forme irrégulière.
2. La scie à fil diamanté réglable définit la forme de coupe grâce à des graphiques informatiques, et le fil diamanté suit le chemin défini par le dessin, découpant ainsi diverses formes.
3. La scie à fil diamanté réglable résout efficacement le problème de la coupe irrégulière des tests de traction des matériaux difficiles à traiter.
Scie à fil diamanté réglable Description :

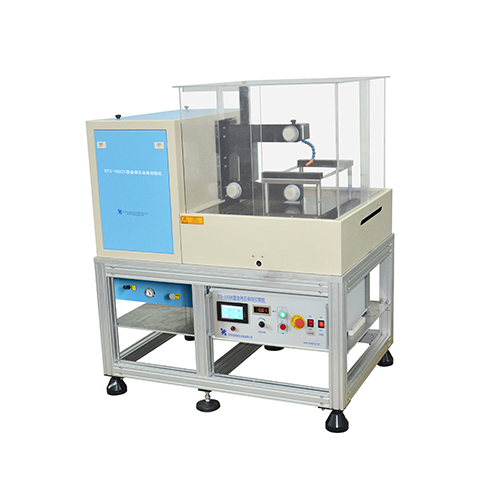

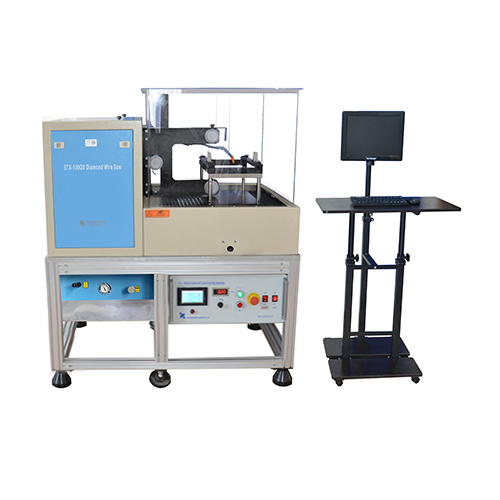

La scie à fil diamanté réglable STX-100QX est le premier équipement de notre société à utiliser un fil diamanté pour couper des matériaux non métalliques de formes irrégulières. La scie à fil diamanté réglable peut définir la forme de coupe grâce au dessin par ordinateur, puis le fil diamanté se déplace selon le chemin défini par le dessin, découpant ainsi diverses formes. La scie à fil diamanté réglable résout efficacement le problème de la découpe de formes spéciales de certains matériaux difficiles à traiter pour les essais de traction, tels que la céramique, les cristaux, le verre, les métaux, les matériaux composites, les roches, les matériaux thermoélectriques, les matériaux optiques infrarouges, les matériaux composites et les matériaux biomédicaux.
Principales caractéristiques de la scie à fil diamanté à coupe de forme :
La scie à fil diamanté de coupe de forme saisit la forme du matériau à couper à l'aide de dessins. La scie à fil diamanté de coupe de forme peut non seulement couper des matériaux ronds et en forme de I, mais également couper n'importe quel graphique 2D tel que des plans, des ellipses, des éventails, divers graphiques 2D symétriques et asymétriques, etc. Elle peut couper des matériaux en tranches ainsi que des matériaux plus épais.
Paramètres techniques de la scie à fil diamanté pour coupe de forme :
Nom du produit | Scie à fil diamanté multi-angle STX-100QX | |
Modèle de produit | STX-100QX | |
| Conditions d'installation | 1. La scie à fil diamanté de coupe de forme doit être utilisée à une température de 25℃±15℃ et une humidité de 55%Rh±10%Rh. 2. Eau : Aucune. 3. Électricité : AC220V 50HZ. 4. Gaz : Source d'air (0-1 Mpa). 5. Taille de la zone de travail : 1300 mm x 1100 mm. 6. Dispositif de ventilation : Obligatoire. | |
Fonctions et applications de la scie à fil diamanté multi-angle | 1. Matériaux céramiques : céramiques d'alumine, céramiques d'oxyde de zinc, céramiques d'oxyde de zirconium, céramiques cibles, céramiques en nid d'abeille, céramiques semi-conductrices, céramiques conductrices, céramiques non conductrices, etc. 2. Matériaux cristallins : graphite, cristaux de silicium (silicium polycristallin solaire, silicium monocristallin), saphir, cristaux d'alumine, cristaux de verre infrarouge, cristaux d'alumine, cristaux de carbure de silicium, cristaux d'iodure de césium, etc. 3. Matériaux en verre : verre chalcogénure, verre optique, verre de quartz, verre infrarouge, tubes de verre, etc. 4. Matériaux métalliques : fer, aluminium, cuivre, alliage de titane, alliage de magnésium et autres métaux et alliages, métaux non ferreux (sulfure de zinc, ferrite), etc. 5. Matériaux composites : panneaux en PVC, matériaux composites en fibre de carbone, matériaux composites en fibre de verre, etc. 6. Matériaux rocheux : découpe de précision de roches naturelles, jade, météorites, Pei Cui, agate, etc., tranchage de précision de divers matériaux de grande valeur ; tranches géologiques légères, tranches géologiques fines (roches sédimentaires, roches ignées, roches métamorphiques, minerais), etc. 7. Matériaux thermoélectriques : tellurure de bismuth, tellurure de plomb, alliage silicium-germanium, etc. 8. Matériaux optiques infrarouges : séléniure de zinc, sulfure de zinc, silicium, germanium et autres cristaux 9. Matériaux biomédicaux : tranches d'échantillons biologiques en plastique (organes humains et animaux, tranches de tissus mous et durs de la mâchoire, observation d'implants, couronnes et ponts dentaires, dents et autres échantillons histologiques) ; tranches de tissus mous et durs orthopédiques (fémur, articulation de la hanche, corps vertébral et autres tissus vivants et tissus durs, échantillons histologiques osseux avec implants, etc.) ; tranches de stent cardiovasculaire, tranches de calculs et autres tranches de tissus médicaux ; ...... Remarque : les matériaux dont la dureté est inférieure à celle du fil diamanté peuvent être coupés avec précision. | |
| Scie à fil diamanté multi-angle Les principaux paramètres | 1. Scie à fil diamanté multi-angle Interface d'alimentation | Prise tripolaire standard nationale avec assurance AC220 50Hz 10A |
| 2. Scie à fil diamanté multi-angle Puissance totale | 620 W (hors compresseur d'air) | |
3. Scie à fil diamanté multi-angle Longueur du fil diamanté | ≤150m | |
4. Scie à fil diamanté multi-angle Diamètre du fil diamanté | φ0,25-0,45 mm | |
| 5. Scie à fil diamanté multi-angle Méthode de tension du fil diamanté | Tension pneumatique réglable | |
| 6. Scie à fil diamanté multi-angle Plage de réglage de la pression de tension | 0-1,0 MPa | |
7. Méthode de rotation de la coupe de la broche | Rotation alternative | |
8. Moteur d'entraînement de broche | Variateur de fréquence AC 220 V 370 W | |
| 9. Vitesse de rotation de la broche | 15 m/s réglable | |
10. Course effective de la table de travail sur l'axe Z | ≤300 mm (la machine en option dépend de l'objet réel) | |
11. Course effective de la table de travail sur l'axe Y | ≤300mm | |
12. Précision d'avance des axes Z et Y | 0,01 mm | |
13. Tableau d'angle de rotation | Électrique : horizontal 0-360° | |
14. Moteur d'entraînement des axes Y, Z et R | Moteur pas à pas de précision | |
15. Espacement maximal entre les côtés intérieurs des deux roues de guidage | ≥ 425 mm | |
16. Diamètre et longueur maximum de la pièce à couper | Φ300X300mm | |
17. Scie à fil diamanté pour coupe de forme Centre de charge pour établi | ≤20 kg | |
18. Scie à fil diamanté pour coupe de formeMode de contrôle | Programmateur PLC + écran tactile 7 pouces | |
19. Scie à fil diamanté pour coupe de forme Formulaire d'affichage des paramètres | Numérique | |
20. Dispositif de contrôle de sécurité | Interrupteur d'arrêt d'urgence en cas de dépassement de la course du tambour d'enroulement et de rupture de fil | |
21. Dimensions de l'équipement (longueur x largeur x hauteur) | 1120*960*1820mm | |
| 22. Poids net | Environ 340 kg | |
| Remarque : l'équipement est alimenté par une alimentation secteur standard domestique de 220 V CA 50 Hz. L'alimentation électrique réelle dépend des paramètres indiqués sur l'étiquette arrière du produit. | ||
Scie à fil diamanté multi-angle Accessoires en option :
| Non. | Nom | Type fonctionnel | Lien vers l'image |
1 | Fil diamanté (Ø0,125, Ø0,25, Ø0,35, Ø0,42mm) | (Facultatif) |  |
| 2 | Huile de coupe spéciale | (Facultatif) |  |
| 3 | Mécanisme de pivotement de la machine de découpe de fil STX-1200-YB (particulièrement adapté à la coupe de matériaux à haute dureté tels que les pierres précieuses, le jade, etc., ou le graphite à faible dureté, le KDP, etc.) | (Facultatif) |  |
| 4 | Mécanisme de rotation à axe pivotant STX-1200-A (particulièrement adapté à la coupe de matériaux à haute dureté tels que le jade, etc.) | (Facultatif) |  |
| 5 | Plateforme de chauffage série MTI | (Facultatif) |  |
6 | Compresseur d'air silencieux sans huile | (Facultatif) |  |
| 7 | Instrument d'orientation monocristallin DX-100 | (Facultatif) |  |
| 8 | Dévidoir de fil électrique STX-2500 | (Facultatif) |  |
| 9 | Tableau d'angle de pas STX-1203 | (Facultatif) |  |
Accessoires standard pour scie à fil diamanté multi-angle :
| Non. | Nom | Quantité | Lien vers l'image |
| 1 | Roue de tension | 2 pièces |  |
| 2 | Roue de guidage | 2 pièces |  |
| 3 | Fil diamanté | 2 rouleaux |  |
| 4 | Pompe à eau | 1 pièce |  |
| 5 | Bloc en résine céramique | 2 pièces |  |
| 6 | Bâton de paraffine | 4 pièces |  |
| 7 | Housse de protection complète de la machine STX-1203B |
Garantie:
· Garantie limitée d'un an avec assistance à vie (hors pièces rouillées en raison de conditions de stockage inadéquates)
Logistique:
À propos de nous:
SHENYANG KEJING AUTO-INSTRUMENT CO., LTD. a été créée en mai 2000. Depuis la naissance de la première scie diamantée à basse vitesse SYJ-150, la société a pour objectif de mener la tendance dans le domaine des équipements d'analyse des matériaux.
Servir la société avec une technologie innovante est notre quête incessante, et le service centré sur le client est notre mission la plus fondamentale.
