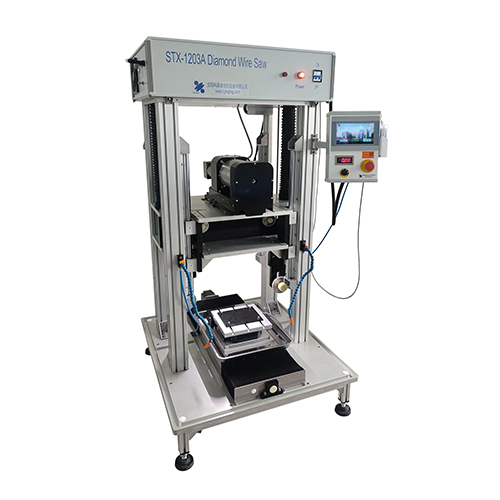

Scie à fil diamanté entièrement automatique pour une coupe maximale de 300 mm

1. Le moteur principal entraîne le fil de coupe diamanté pour se déplacer vers le bas à une vitesse constante, et le matériau est fixé sur l'établi pour assurer une coupe stable.
2. L'établi de la scie à fil diamanté automatisée peut être réglé à 360° manuellement ou par contrôle de programme.
3. La scie à fil diamanté automatisée adopte un système de tension pneumatique et utilise des composants pneumatiques importés pour rendre la force de tension plus stable et fiable.
4. Le système de contrôle PLC et le grand écran tactile simplifient et accélèrent l'utilisation. La scie à fil diamanté automatisée peut être équipée de divers outillages selon vos besoins.

  • information

Présentation de la scie à fil diamanté CNC :

  1. La scie à fil diamantée CNC STX-1203A convient à la coupe de matériaux de dureté différente, tels que la céramique, les cristaux, le verre, les métaux, les roches, les matériaux thermoélectriques, les matériaux optiques infrarouges, les matériaux composites et les matériaux biomédicaux, etc.

  2. La scie à fil diamantée CNC est principalement utilisée pour le traitement de matériaux précieux de plus grande taille, et la taille de coupe peut atteindre 12".

  3. La scie à fil diamanté entièrement automatique STX-1203A a une précision de coupe élevée et peut répondre aux exigences de coupe de la plupart des matériaux.

  4. La scie à fil diamanté CNC STX-1203A est une scie à fil diamanté à coupe continue. Après avoir défini le programme de coupe, l'échantillon est alimenté en continu sans réglage manuel, et la taille de l'échantillon après coupe est extrêmement précise.

  5. Le fil de coupe de la scie à fil diamanté CNC STX-1203A adopte un mouvement alternatif monofilaire. Sa grande longueur utile (≤ 150 m) et sa longue durée de vie améliorent considérablement l'efficacité de la coupe.

  6. La roue de tension adopte un mode de tension pneumatique. La pression d'air peut être ajustée en fonction de l'épaisseur du fil. Lorsque le fil est trop fin, elle protège efficacement le fil de coupe contre la rupture due à une tension excessive. Équipée d'un mécanisme oscillant ou rotatif, elle peut couper des matériaux plus durs ou des échantillons de grande taille nécessitant une surface plus exigeante.

  7. La scie à fil diamanté automatisée CNC offre un large éventail d'applications. Elle peut découper des échantillons de grande taille comme de petite taille. Sa conception soignée répond parfaitement aux exigences de découpe de la plupart des échantillons.



Spécifications de la scie à fil diamanté automatique :

Nom du produitScie à fil diamanté entièrement automatique STX-1203A
Modèle de produitSTX-1203A
Conditions d'installation de la scie à fil diamanté automatique1. Température et humiditéTempérature : 10-85%HR (à 25℃ sans condensation) Température : 0-45℃.

2. Il n’y a pas de source de vibrations fortes ni de gaz corrosif autour de l’équipement.

3. Source d'air (air comprimé) : ≥ 0,6 Mp

4. Liquide de refroidissement : requis (il est recommandé d'utiliser --- huile de coupe)
5. Alimentation : monophasé : AC220V 50Hz, prise tripolaire 10A doit avoir une bonne mise à la terre
6. Établi : aucune exigence
7. Dispositif de ventilation : aucune exigence particulière
Applications de la scie à fil diamanté automatique1. Matériaux céramiques : céramiques d'alumine, céramiques d'oxyde de zinc, céramiques d'oxyde de zirconium, céramiques cibles, céramiques en nid d'abeille, céramiques semi-conductrices, céramiques conductrices, céramiques non conductrices, etc.
2. Matériaux cristallins : graphite, cristaux de silicium (polysilicium solaire, silicium monocristallin), saphir, cristaux d'alumine, cristaux de verre infrarouge, cristaux d'alumine, cristaux de carbure de silicium, cristaux d'iodure de césium, etc.
3. Matériaux en verre : verre chalcogénure, verre optique, verre de quartz, verre infrarouge, tubes en verre, etc.
4. Matériaux métalliques : fer, aluminium, cuivre, alliage de titane, alliage de magnésium et autres métaux et alliages, métaux non ferreux (sulfure de zinc, ferrite), etc.
5. Matériaux composites : panneaux en PVC, matériaux composites en fibre de carbone, matériaux composites en fibre de verre, etc.
6. Matériaux rocheux : découpe de précision de roches naturelles, jade, météorites, Pei Cui, agate, etc., découpage de précision de divers matériaux de grande valeur ; tranches géologiques légères, tranches géologiques minces (roches sédimentaires, roches ignées, roches métamorphiques, minerais), etc. 7. Matériaux thermoélectriques : tellurure de bismuth, tellurure de plomb, alliage de silicium-germanium, etc.
8. Matériaux optiques infrarouges : séléniure de zinc, sulfure de zinc, silicium, germanium et autres cristaux
9. Matériaux biomédicaux : tranches d'échantillons biologiques en plastique (organes humains et animaux, tranches d'articulations de tissus mous et durs de la mâchoire, observation d'implants, couronnes et ponts dentaires, dents et autres échantillons histologiques) ; tranches d'articulations de tissus mous et durs orthopédiques (fémur, articulation de la hanche, corps vertébral et autres tissus vivants et tissus durs, échantillons histologiques osseux avec implants, etc.) ; tranches de stent cardiovasculaire, tranches de calculs et autres tranches de tissus médicaux ;
......
Remarque : les matériaux dont la dureté est inférieure à celle du fil diamanté peuvent être coupés avec précision.
Principaux paramètres de la scie à fil diamanté CNC

1.Interface d'alimentation : prise tripolaire avec fusible AC220 50 Hz 10 A

2.Puissance totale :550W (sans compresseur d'air)

3.Longueur du fil diamanté :≤150m

4.Diamètre du fil diamanté :φ0,25-0,45 mm

5.Méthode de tension du fil diamanté :Tendeur pneumatique réglable

6.Tplage de réglage de la pression de mise en tension :0-1,0 MPa

7.Méthode de rotation de la broche de coupe :Rotation alternative

8.Moteur d'entraînement de broche :Convertisseur de fréquence AC + réducteur AC220V 300W

9.Vitesse de broche : 0-8 m/s réglable

10.Course effective de la table de travail de l'axe Z :≤300mmLa sélection de la machine dépend du produit réel

11.Course effective de la table de travail sur l'axe Y :≤300mm

12.Précision d'avance des axes Z et Y :0,01 mm

13.Tableau des angles de rotation :Électrique : Horizontal 0-360°

14.Moteur d'entraînement des axes Y, Z et R :Moteur pas à pas de précision

15.Espacement maximal entre les côtés intérieurs des deux roues de guidage :≥ 425 mm

16.Diamètre et longueur maximum de la pièce à couper :f300×300 mm

17.Capacité de charge centrale de la table de travail :≤20 kg

18.Mode de contrôle :Programmateur PLC + écran tactile 7 pouces

19.Formulaire d'affichage des paramètres :Numérique

20.Dispositif de contrôle de sécurité :Surcourse du tambour d'enroulement, rupture de fil, arrêt automatique, interrupteur d'arrêt d'urgence

21.Dimensions de l'équipement (longueur×largeur×hauteur) : 1080 mm×900 mm×1820 mm

22.Poids net :Environ 312 kg

Conformité

La certification CE, UL ou CSA est disponible moyennant un coût supplémentaire.


Accessoires standard pour scie à fil diamanté CNC :

Numéro de série

Nom

Qté


1

roue de tension

1 pièces

Automatic Diamond Wire Saw Machine

2

roue motrice

2 pièces

 CNC Diamond Wire Saw

3

fil de coupe diamanté

2 rouleaux

 Automated Diamond Wire Cutting Saw

4

pompe à eau

1 pièces

Automatic Diamond Wire Saw Machine

5

céramique liée à la résine

2 pièces

CNC Diamond Wire Saw

6

enseigner quelque chose

4 pièces

Automated Diamond Wire Cutting Saw



Accessoires optionnels pour scie à fil diamanté CNC :

Numéro de série

Nom

Type fonctionnel


1

fil de coupe diamanté

(Ø0.125Ø0.25Ø0.35Ø0,42 mm)

(fonctionnel)

Automatic Diamond Wire Saw Machine

2

huile de coupe

(fonctionnel)

CNC Diamond Wire Saw

3

Scie à câble STX-1200-YBmécanisme à bascule

(fonctionnel)

Automated Diamond Wire Cutting Saw

4

Broche STX-1200-Amécanisme de rotation à bascule

(fonctionnel)

Automatic Diamond Wire Saw Machine

5

Chauffage série MTI

(fonctionnel)

CNC Diamond Wire Saw

6

compresseur d'air silencieux sans huile

(fonctionnel)

Automated Diamond Wire Cutting Saw

7

Monocristal DX-100radiogoniomètre

(fonctionnel)

Automatic Diamond Wire Saw Machine

8

Installateur de fils électriques STX-2500

(fonctionnel)

CNC Diamond Wire Saw
9Étage d'angle d'inclinaison STX-1203(fonctionnel)Automated Diamond Wire Cutting Saw



Garantie de la scie à fil diamanté automatisée :

Les produits de scie à fil diamanté automatisée bénéficient d'une garantie limitée d'un an après la vente et d'une assistance à vie (à l'exclusion des pièces rouillées en raison de conditions de stockage inappropriées).



Services de scie à fil diamanté automatisée :

Choisissez notre scie à fil diamanté CNC et bénéficiez d'un service complet, de la conception personnalisée à l'installation et à la mise en service. Notre scie à fil diamanté CNC de haute qualité et notre équipe technique professionnelle s'engagent à résoudre vos problèmes de coupe, à améliorer l'efficacité de votre production et à assurer le bon fonctionnement de votre ligne de production. Faites de nous votre partenaire de confiance et contribuez à la réussite de votre entreprise.
