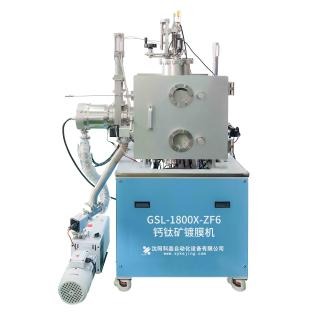

Revêtement par pyrolyse par pulvérisation sous vide poussé pour cellules solaires à pérovskite

a. Système triphasé à cinq fils. Cinq fils : 380 VCA (+/-5 %), 50 Hz, trois fils sous tension, un fil de terre et un fil neutre. Puissance maximale 8 kW, courant maximal 32 A.

b. De plus, un fil de mise à la terre de la coque indépendant est requis.

2. Eau :

Débit 15-20 litres/minute, 15 à 25 degrés Celsius, différence de pression d'entrée et de sortie d'eau 1 à 2 kg, pression d'entrée d'eau 2~3 kg, le diamètre extérieur de l'entrée et de la sortie d'eau de l'équipement est de 12 mm (il est recommandé d'utiliser un meilleur tuyau d'eau en caoutchouc) ; il est recommandé d'installer un robinet à boisseau sphérique devant l'entrée d'eau de l'équipement, afin que la pression et le débit d'eau puissent être facilement réglés.

3. Gaz :

a. Air comprimé : air comprimé sec, propre, sans eau ni huile, tuyau en plastique de 8 mm, pression 5,5-6

kg (0,55-0,6 MPA).

b. Azote ordinaire : azote sec, utilisé pour briser le vide dans la chambre de l'équipement. Tuyau d'air en plastique de 8 mm, pression de 1 à 2 kg (0,1 à 0,2 MPA).

1. Chambre en acier inoxydable 304 spécifique au vide, électropolissage interne, le diamètre de la chambre à vide est d'environ 400 mm de large, 400 mm de profondeur et 450 mm de haut, avec une structure de porte avant et arrière verticale.

2. Le rail de la porte avant adopte une conception à double rail importée, avec une apparence plus coordonnée et un verrouillage manuel. La porte arrière adopte une structure de charnière manuelle, facile à serrer et à sceller ; le système fournit une doublure en acier inoxydable avec une structure en plusieurs pièces pour un démontage et une installation faciles. Les surfaces intérieures et extérieures de la chambre à vide sont polies. La chambre est équipée d'interfaces d'équipement telles que des jauges d'éclairage et d'épaisseur de film ;

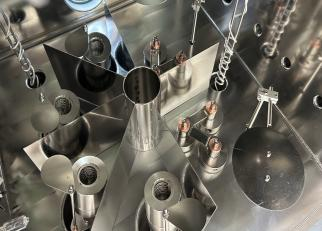

3. Le côté gauche de la chambre à vide est relié à la vanne principale et à la pompe moléculaire, ainsi qu'à l'interface de mesure du vide. La partie supérieure est équipée d'un plateau d'échantillon rotatif refroidi par eau, d'un déflecteur de plateau d'échantillon et d'une interface de sonde de jauge d'épaisseur de film ; la plaque inférieure est équipée de 2 jeux d'électrodes d'évaporation métalliques, de 4 jeux de sources organiques et de 2 ports d'installation de sonde de jauge d'épaisseur de film ;

4. Portes avant et arrière avec fenêtres d'observation en verre : 1 fenêtre d'observation de 4 pouces de diamètre avec déflecteur sur la porte avant de la chambre à vide ; équipée de verre antisalissure ; 2 petites fenêtres d'observation sur la porte arrière observent respectivement la source et l'échantillon, équipées de verre antisalissure.

II. Source d'évaporation : équipée à la fois d'une source d'évaporation métallique et d'une source d'évaporation non métallique

III. Système d'alarme complet : détection et protection contre le manque d'eau et la sous-tension, détection et protection de l'ordre des phases, détection et protection de la température, détection et protection du système de vide. Alarme pour les conditions anormales telles que le manque d'eau, la surintensité, la surtension et la rupture de circuit des pompes et des électrodes, et mise en œuvre des mesures de protection correspondantes ; système de protection de verrouillage de programme logique complet.

IV. Méthode de contrôle :

PLC Panasonic + contrôle automatique manuel à écran tactile ; le taux et l'épaisseur finale peuvent être saisis, le réglage PID contrôle automatiquement la puissance de sortie d'évaporation. Contenu de contrôle : pompe mécanique, pompe moléculaire, pneumatique, vanne électromagnétique, jauge à vide, etc. ; mise sous vide automatique, revêtement automatique, échappement automatique, etc.

Protection complète par verrouillage (verrouillage matériel, logiciel), en modes manuel et automatique, l'équipement est sous protection complète par verrouillage pour assurer la sécurité du personnel et de l'équipement. De plus, le système est équipé d'un dispositif d'alarme de détection de débit d'eau.

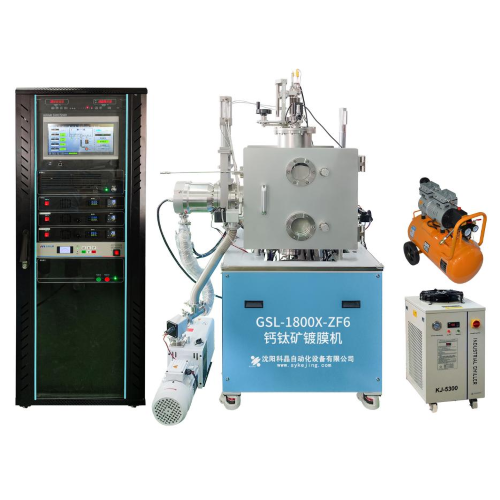

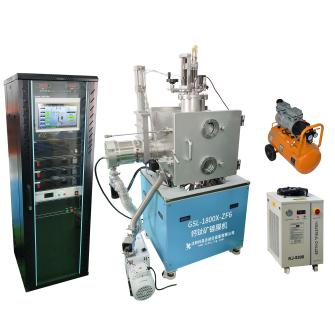

V. Caractéristiques structurelles : Le système est doté de roues et de pieds universels pour un déplacement facile. (Comme indiqué sur la figure)

NOUS. Détails:

Un tamis moléculaire est installé devant la pompe mécanique et des pièces de protection telles que des filtres et des volets sont installées à la sortie d'air. Le trajet du gaz est conçu pour éviter la poussière. La source organique est installée indépendamment à l'intérieur.

Tous les étages d'échantillonnage, les déflecteurs de source et les rotations des étages d'échantillonnage sont scellés avec du fluide magnétique pour assurer la stabilité à long terme du système.

Les relais, les borniers, les joints de conduites d'eau et de gaz, les électrovannes et autres petits composants sont tous des produits d'origine de haute qualité.

1. Système de vide :

Pompe moléculaire lubrifiée à la graisse Zhongke Keyi de calibre FF-200/1300, vitesse de pompage : 1300 L/S + système de vide mécanique Feiyue VRD-16, clapet pneumatique de 8 pouces, mesure du vide : une jauge de vide faible et une jauge de vide élevé (plage de l'atmosphère à 3E-9torr), commutation de contrôle automatique de la mesure du vide faible et du vide élevé. Les mesures de vide sont entrées dans l'automate programmable pour le contrôle du processus.

Vanne à vide : Modèle : 2 jeux de vannes à clapet DN40 mm ; 1 jeu de vannes principales pneumatiques Zhongke Keyi DN200.

Joint sous vide : le joint statique amovible est scellé avec un anneau en caoutchouc fluoré ; le joint statique rarement démonté est scellé avec du cuivre sans oxygène.

2. Limite de vide :

Meilleur que 2,0 × 10-5 Pa. Taux de fuite : Meilleur que 5 × 10-8 Pa*L/S (norme nationale). Après 12 heures d'arrêt, le degré de vide est ≤ 5 Pa.

3. Vitesse de pompage : Temps de pompage : pression atmosphérique ~ 5×10-4Pa moins de 20 min

1. Structure de type tiroir, transportant un échantillon maximum de 150*150 mm, équipée d'un déflecteur de substrat pneumatique.

2. La distance entre le substrat et la source d'évaporation est réglable électriquement et la distance maximale du réglage de levage électrique est de 60 mm.

3. La platine d'échantillonnage est rotative avec fonction de refroidissement par eau : la vitesse de rotation de la platine d'échantillonnage est réglable en continu de 0 à 30 tr/min.

1. La machine de revêtement par évaporation par faisceau d'électrons sous vide élevé est équipée de 2 ensembles de sources d'évaporation de type bateau. La source métallique adopte une électrode en cuivre refroidie par eau + une structure de bateau d'évaporation (température maximale de 1500 degrés). La machine de revêtement par évaporation par faisceau d'électrons sous vide élevé est équipée d'une alimentation électrique d'évaporation de 2,4 kW. L'alimentation électrique de la source d'évaporation a deux modes d'entraînement : courant constant et tension constante, qui peuvent être commutés. L'alimentation électrique d'évaporation peut être contrôlée par logiciel ou manuellement. L'alimentation électrique d'évaporation peut également ajuster automatiquement le taux d'évaporation via le compteur d'épaisseur de film pid (contrôle en boucle fermée). Avec affichage numérique.

2. La machine de revêtement par évaporation par faisceau d'électrons sous vide élevé est équipée de 4 ensembles de fours à source de faisceau d'évaporation organique, de 4 alimentations d'évaporation organique, de sources d'évaporation organique avec fonction d'affichage de la température et de fours à source de faisceau organique utilisant des contrôleurs de température conducteurs japonais. Équipé de 4 ensembles de creusets, température de chauffage : 0-700 degrés Celsius ; plage d'angle réglable : 0-15 degrés.

1. Alimentation : DC 5 V (± 10 %), courant maximum 400 mA.

2. Résolution de fréquence : ±0,03 Hz.

3. Résolution de l'épaisseur du film : 0,0136 Å (aluminium).

4. Précision de l'épaisseur du film : ± 0,5 %, en fonction des conditions du processus, notamment de la position du capteur, de la contrainte du matériau, de la température et de la densité.

5. Vitesse de mesure : 100 ms-1 s/heure, réglable.

6. Plage de mesure : 500000Å (aluminium).

Refroidisseur
