Dispositif de polissage de précision pour échantillon de 50 mm de diamètre

Le contrôleur de rectification et de polissage de précision GPC-50A (ou contrôleur de rodage) est principalement utilisé pour contrôler la planéité et le parallélisme de la surface de l'échantillon, afin d'obtenir une grande précision dimensionnelle et un excellent état de surface. Il est principalement adapté à la rectifieuse-polisseuse UNIPOL-802. Le contrôleur de rectification et de polissage de précision GPC-50A est un outil de précision indispensable pour le rectification et le polissage de pièces, particulièrement adapté aux échantillons de petites tranches fines exigeant une qualité de surface élevée.

  • Shenyang Kejing
  • Shenyang, Chine
  • 10 jours ouvrables
  • 50 ensembles
  • information


Présentation du produit
Le dispositif de contrôle de meulage et de polissage de précision GPC-50A, appelé dispositif de contrôle de polissage, est principalement utilisé pour contrôler la planéité et le parallélisme de la surface de l'échantillon pendant le meulage et le polissage, garantissant une précision dimensionnelle élevée et une excellente qualité de surface des échantillons traités.

Fabriqué en acier inoxydable de haute qualité, cet appareil présente une esthétique élégante et une fabrication soignée. Il est principalement conçu pour être utilisé avec la rectifieuse-polisseuse UNIPOL-802. Le dispositif de contrôle de précision pour la rectification et le polissage GPC-50A est un outil indispensable pour la préparation précise des échantillons, particulièrement adapté aux échantillons fins de petite taille exigeant une qualité de surface élevée.

Le bloc porte-échantillons dédié se connecte au dispositif de contrôle par filetage, et les échantillons y sont fixés par collage. Ce bloc prend en charge les échantillons de diamètre ≤ 2 pouces et d'épaisseur ≤ 8 mm.


Caractéristiques principales

Le parallélisme et la planéité de la surface de l'échantillon peuvent être rigoureusement contrôlés avec une grande précision. Pendant le meulage, il peut être utilisé avec une jauge d'épaisseur numérique pour surveiller à tout moment la quantité de meulage de l'échantillon. Il est particulièrement adapté au meulage d'échantillons exigeant un parallélisme, une planéité et une épaisseur de surface élevés.


Paramètres techniques

Nom du produit

Contrôleur de meulage et de polissage de précision GPC-50A

Modèle de produit

GPC-50A


1. Température et humidité : 10–85 % HR (à 25 ℃, sans condensation) ; Température : 5–45 ℃.

2. L'équipement doit être placé dans un environnement exempt de fortes sources de vibrations et de gaz corrosifs.

3. Approvisionnement en eau : Une source d’eau propre doit être disponible sur place (pour le nettoyage de l’équipement uniquement).

4. Alimentation en air : non requise.

5. Ventilation : Bon environnement de ventilation ; aucun équipement de ventilation spécial n'est requis.

Paramètres principaux

(Spécification)

1. Diamètre du porte-échantillon : Ø52 mm

2. Course axiale du porte-échantillon : 8 mm

3. Pression à vide du porte-échantillon : 500 g

4. Contrepoids : 100 g/pièce × 4, poids total 400 g

5. Écrou d'indexation (plaque d'indexation) :
① Une rotation complète de 360° déplace le porte-échantillon axialement de 0,5 mm
② Une petite rotation de division déplace le porte-échantillon axialement de 0,025 mm

6. Indicateur micrométrique numérique : graduation 0,001 mm, plage de mesure 0–12,7 mm (max.)

7. Méthode de montage de l'échantillon : Plaque standard – fixation adhésive

8. Dimensions de l'échantillon : diamètre ≤ 2 pouces, épaisseur ≤ 8 mm

Dimensions du produit

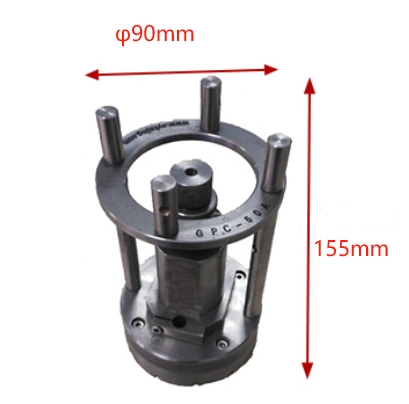

· Dimensions : Diamètre extérieur Φ90 mm
· Hauteur : 155 mm (sans contrepoids), 200 mm (avec contrepoids)
· Poids net : ≈2,5 kg

Polishing Fixture


Accessoires standard

Non.NomQuantitéImage
1Contrepoids (total 400 g)--


Accessoires en option

Non.NomFonctiontype ioniqueImage
1Contrepoids (25g, 50g)Facultatif
2Plateforme de chauffage série HEATER-250/3040Facultatif Precision Lapping Jig
