Dispositif de polissage de précision pour échantillon de 80 mm de diamètre

Le contrôleur de meulage et de polissage de précision GPC-80A (ou contrôleur de rodage) est principalement utilisé pour contrôler la planéité et le parallélisme de la surface de l'échantillon, afin d'obtenir une grande précision dimensionnelle et un excellent état de surface. Il est principalement adapté aux rectifieuses et polisseuses UNIPOL-1202 et UNIPOL-802. Il est particulièrement adapté au meulage et au polissage des plaques géologiques fines.

  • Shenyang Kejing
  • Shenyang, Chine
  • 10 jours ouvrables
  • 50 ensembles
  • information


Présentation du produit

Le contrôleur de meulage et de polissage de précision GPC-80A, également appelé contrôleur de polissage, est principalement utilisé pour contrôler la planéité et le parallélisme des surfaces des échantillons à meuler et à polir, garantissant ainsi une grande précision dimensionnelle et une excellente qualité de surface. Fabriqué en acier inoxydable de haute qualité, il présente une esthétique élégante et une finition soignée. Principalement utilisé avec les rectifieuses et polisseuses de précision UNIPOL-1202 et UNIPOL-802, il constitue un outil de précision indispensable pour le meulage et le polissage des pièces, particulièrement adapté au meulage et au polissage des échantillons géologiques à lames minces.

Le contrôleur de meulage et de polissage de précision GPC-80A est fourni avec un bloc porte-échantillons dédié, raccordé au contrôleur par filetage. Les échantillons sont fixés sur le bloc par collage. Ce support peut accueillir des échantillons d'un diamètre inférieur ou égal à 7,6 cm (3 pouces) et d'une épaisseur inférieure ou égale à 9 mm, offrant ainsi une grande répétabilité du processus.


PrincipalCaractéristiques

Le parallélisme et la planéité de la surface de l'échantillon peuvent être rigoureusement contrôlés avec une grande précision. Pendant le meulage, il peut être utilisé avec une jauge d'épaisseur numérique pour surveiller à tout moment la quantité de meulage de l'échantillon. Il est particulièrement adapté au meulage d'échantillons exigeant un parallélisme, une planéité et une épaisseur de surface élevés.



Paramètres techniques

Nom du produit

Contrôleur de meulage et de polissage de précision GPC-80A

Modèle de produit

GPC-80A

Conditions d'installation

1. Température et humidité : 10–85 % HR (à 25 ℃, sans condensation) ; Température : 5–45 ℃.

2. L'équipement doit être placé dans un environnement exempt de fortes sources de vibrations et de gaz corrosifs.

3. Approvisionnement en eau : Une source d’eau propre doit être disponible sur place (pour le nettoyage de l’équipement uniquement).

4. Alimentation en air : non requise.

5. Ventilation : Bon environnement de ventilation ; aucun équipement de ventilation spécial n'est requis.

Paramètres principaux

(Spécification)

1. Diamètre du porte-échantillon : Ø80 mm

2. Course axiale du porte-échantillon : 9 mm

3. Pression partielle à vide du porte-échantillon : 750 g

3. Contrepoids : 100 g chacun × 4, total 400 g

4. Écrou d'indexation (plaque d'indexation) :
 1 Chaque rotation de 360° déplace le porte-échantillon axialement de 0,5 mm
 ② Chaque petite rotation de division déplace le porte-échantillon axialement de 0,025 mm

5. Micromètre numérique : résolution 0,001 mm, plage 0–12,7 mm (max.)

6. Méthode de montage de l'échantillon : support standard — montage adhésif

7. Taille d'échantillon prise en charge : diamètre ≤ 3 pouces, épaisseur ≤ 9 mm

Dimensions du produit

8. Spécifications du produit :

  · Dimensions : Diamètre extérieur 117 mm ; Hauteur sans contrepoids 155 mm, Hauteur avec contrepoids 204 mm
  · Poids net : ≈3,4 kg

polishing fixture


Accessoires en option

Non.Nom

1Contrepoids(≥ 50 g, ≤ 200 g)Facultatif-

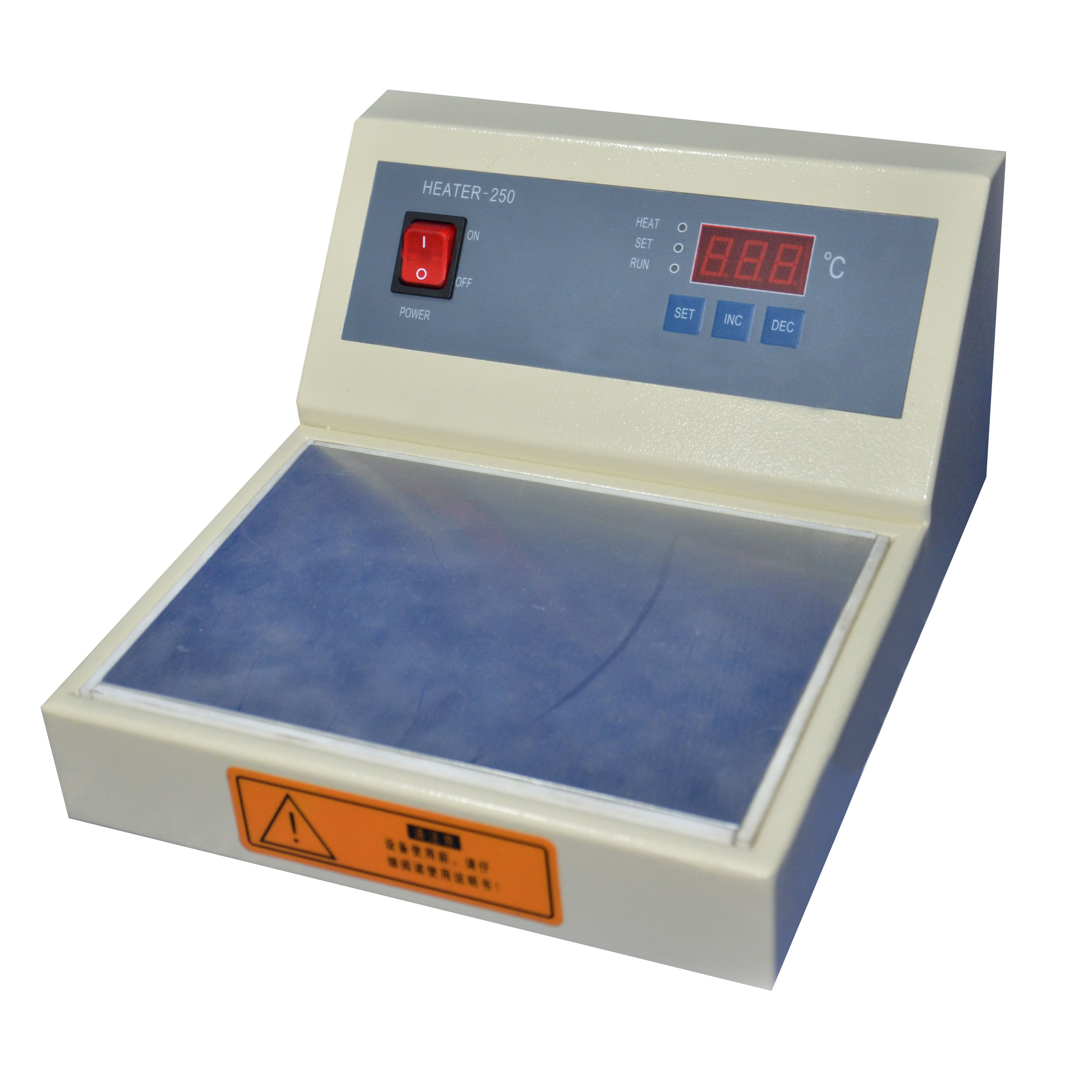

2Plateforme de chauffage série HEATER-250/3040FacultatifPrecision Lapping Jig
